سیستم نصب سریع خورشیدی مینی ریل

استاندارد مواد اولیه ممتاز برای خدمات طولانی مدت در فضای باز

هر قطعه از سیستم نصب سریع خورشیدی Mini-Rail از تامین کنندهXiamen Honor Energyآلیاژ آلومینیوم 6005-T5 درجه هوافضا را به‌عنوان نمایه اصلی خود به کار می‌گیرد که درمان ضد خوردگی آنودایز دولایه را دریافت می‌کند. این عملیات سطح صنعتی دارای مزایای عملی متعددی است:

ساختار و مواد

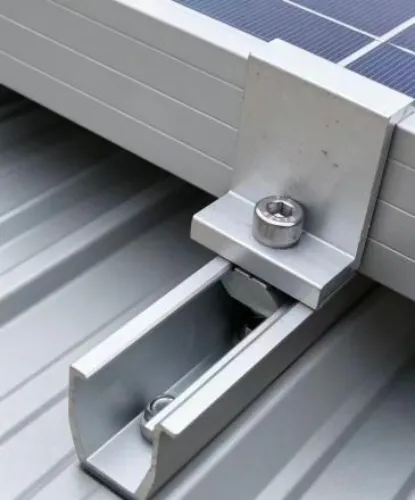

مشخصات بدنه اصلی: آلیاژ آلومینیوم 6005-T5 با درمان ضد خوردگی آنودایز شده. شیار ریلی U شکل آن کاملاً با گیره های نصب سریع نشان داده شده در تصویر قبلی مطابقت دارد.

بست های پایینی: مجهز به پیچ های خودکشی از جنس استنلس استیل و واشر لاستیکی ضد آب EPDM. براکت ها را می توان مستقیماً روی سطح کاشی فولادی رنگی بدون آسیب رساندن به لایه اصلی ضد آب سقف محکم کرد.

طول های استاندارد موجود: 120 میلی متر، 150 میلی متر، و غیره طول های با اندازه سفارشی در صورت درخواست پشتیبانی می شوند.

مزایای کلیدی طراحی

1. ساختار سبک وزن و هزینه های کمتر

ریل های راهنمای آلومینیومی با اندازه کامل 4 متری، آلومینیوم مواد خام بیش از حد مصرف می کنند و بارهای سنگین حمل و نقل را به همراه دارند. سیستم نصب سریع خورشیدی مینی ریلی ما از طراحی پشتیبانی تک نقطه ای استفاده می کند. مصرف آلومینیوم را تقریبا 60 درصد کاهش می دهد.

2. نصب فوق العاده سریع در محل

یک کارگر می تواند کار نصب در ارتفاع بالا را به پایان برساند. فقط باید ریل های کوتاه را با پیچ های خودکار قفل کنید. هنگام همکاری با گیره‌های آزاد سریع منطبق، پانل‌های خورشیدی را می‌توان مستقیماً در شیار ریل در محل قرار داد، و دیگر نیازی به قرار دادن پیچ از پیش رزوه‌ای نیست. هر ریل کوتاه را می توان به طور جداگانه تنظیم کرد تا با شیب های سقف و انحرافات فاصله پرلین سازگار شود.

3. راه حل نصب سقف غیر مخرب و ضد آب

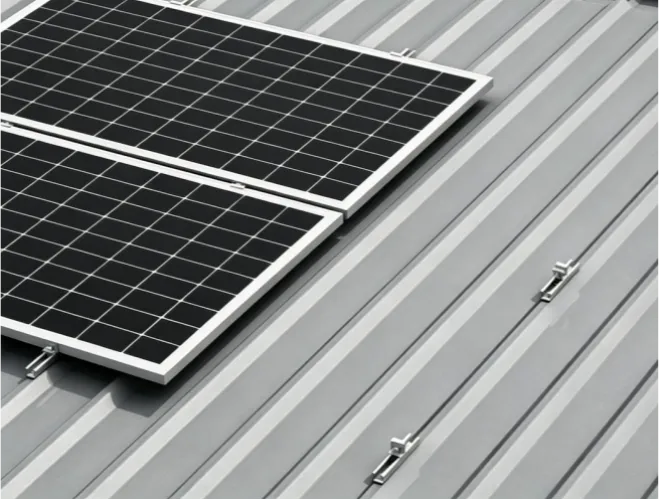

واشر لاستیکی تمام قد زیر هر سوراخ پیچ را به طور کامل می پوشاند تا نشت آب باران از طریق سوراخ های سوراخ شده را متوقف کند. این سیستم نصب سریع خورشیدی مینی ریلی برای انواع سقف های فلزی از جمله سقف های درز ایستاده، کاشی های قفل زاویه ای و ورق های فولادی ذوزنقه ای شکل برای ساختمان های کارخانه مناسب است.

4. سازگاری گسترده

این ریل دارای یک شیار بازشو استاندارد 40 میلی متری است. این دستگاه با گیره‌های میانی پنل خورشیدی و گیره‌های انتهایی موجود در بازار جهانی کار می‌کند و برای قاب‌های ماژول فتوولتائیک با ضخامت 30 تا 40 میلی‌متر مناسب است.

نحوه نصب سیستم نصب سریع خورشیدی Mini-Rail

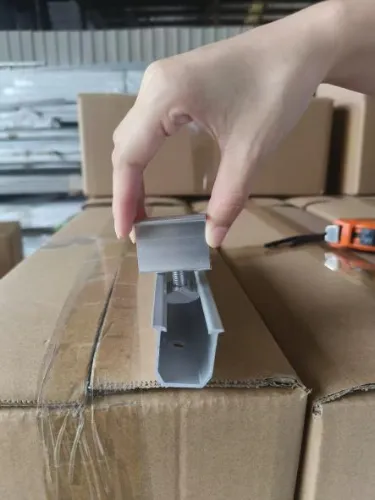

مونتاژ ریل کوتاه U شکل ساده است. برای بستن ریل، پیچ‌های خودکار را به پشت بام بکشید، سپس گیره‌های میانی یا گیره‌های جانبی را به داخل ریل بلغزانید و پنل‌های خورشیدی را محکم کنید.

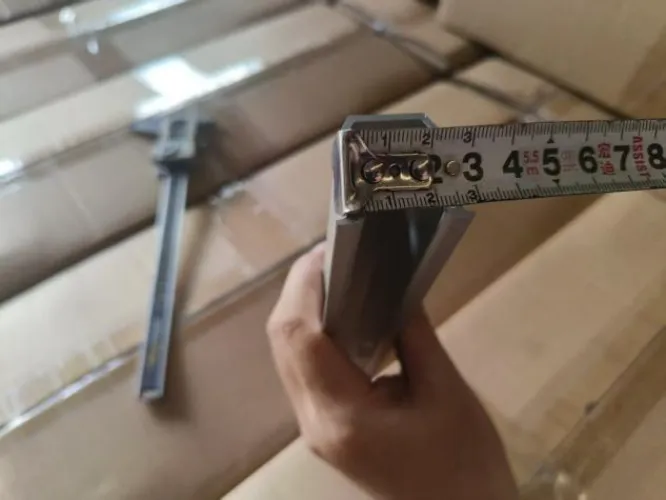

بازرسی نمونه

ما مونتاژ آزمایشی محصولات را قبل از تحویل انجام می دهیم و تمام ابعاد را به شدت بررسی می کنیم.

Xiamen Honor Energy راهنمایی های حرفه ای، نقل قول های دقیق و محصولات با کیفیت قابل اعتماد را در اختیار شما قرار می دهد.
