Kliploks سقف PV: نمایه را مطابقت دهید، به درستی نصب کنید

Hانرژی onor، یک تامین کننده حرفه ای و متخصص درلوازم جانبی سیستم نصب PV. ما طیف کاملی از راه حل های یک توقف را ارائه می دهیم، از کلیپلوکس سقف گرفته تا ریل های منطبق. kliploks ما پوشش های زاویه ای، درز ایستاده، ذوزنقه ای، و جدیدترین طرح های یکپارچه را پوشش می دهد، که تقریباً با تمام ورق های فولادی پروفیل شده اصلی موجود در بازار سازگار است، با سفارشی سازی غیر استاندارد نیز موجود است. در سمت ریل، ریل‌های آلومینیومی با استحکام بالا و اتصالات فولادی ضد زنگ در مشخصات مختلف برای برآوردن نیازهای بار و دهانه مختلف موجود است. چه یک شرکت EPC باشید، چه یک نصاب، یا کسی که واقعاً قبض‌ها را پرداخت می‌کند - Xiamen Honor Energy شما را با محصولات محکم و پشتیبانی سریع و بدون دردسر پوشش می‌دهد.

اکنون، در مورد کلیپلوکس های سقف: کار اصلی آنها بسیار ساده است - آنها بر روی برآمدگی های سقف فولادی گاز می گیرند و کل ریل PV و سیستم پانل را بالا نگه می دارند. بیایید کمی آن را تجزیه کنیم.
اول از همه، آنها پانل ها را محکم در جای خود نگه می دارند. این تمام نکته است - مطمئن شوید که ماژول های شما در برابر باران، باد یا هر آب و هوای دیگری قرار می گیرند.
دوم - و این برای سقف های درز دار و ایستاده بزرگ است - این کلیپلوک ها به یک سوراخ مته نیاز ندارند. بدون سوراخ به معنای عدم نشتی است. شما عایق رطوبتی اصلی سقف را دست نخورده نگه می دارید، این دقیقا همان چیزی است که وقتی با پشت بام های کارخانه یا انبار سر و کار دارید می خواهید. این باعث می شود آنها برای سقف های بزرگ صنعتی یا انبار مناسب باشند.

بهبود مقاومت در برابر باد – برخی از کلیپلوک‌ها به‌طور خاص به‌عنوان انواع ضد بالابر طراحی شده‌اند و قدرت نگه‌داری بیشتری را در برابر نیروهای بالابرنده قوی در طوفان‌ها فراهم می‌کنند.

انطباق پروفیل‌های دنده‌ای مختلف – کلیپلوک‌ها را می‌توان سفارشی کرد تا با شکل و اندازه دقیق دنده‌های ورق فولادی مطابقت داشته باشد و از تناسب نزدیک اطمینان حاصل شود.
فراتر از اینها، kliploks همچنین در سیستم‌های ضد طوفان، دستگاه‌های ضد لغزش برف و حتی برای تثبیت پانل‌های آلومینیومی تزئینی روی سقف‌ها استفاده می‌شود.

ویژگی های کلیدی kliploks سقف

هیچ مصالحه ای در مورد عایق رطوبتی وجود ندارد - این بزرگترین نقطه فروش است. از آنجایی که هیچ سوراخی ایجاد نمی شود، غشای ضد آب اصلی دست نخورده باقی می ماند. به ویژه کلیپلوک های درز ایستاده مستقیماً روی لبه های قفل شده گاز می گیرند و عملاً خطر نشتی را از بین می برند.



نصب سریع – بسیاری از اجزا را می توان در کارخانه از قبل مونتاژ کرد. در محل، شما به سادگی آنها را در جای خود محکم می کنید و پیچ ها را سفت می کنید. این باعث صرفه جویی در زمان و کار می شود.
سبک وزن و مقاوم در برابر خوردگی – بیشتر کلیپلوک ها از آلیاژهای آلومینیوم (مانند 6063-T5 یا 6005-T5) با روکش سطح آنودایز ساخته شده اند. آنها بار اضافی کمی به سقف اضافه می کنند و آزمایش های نمک پاشی 1000 ساعت یا بیشتر را پشت سر می گذارند.



اما آن‌ها معایبی نیز دارند - اگرچه کلیپلوک‌ها غیرقابل نفوذ هستند، اما به‌طور دائم به سقف متصل نمی‌شوند. تحت بارهای طولانی مدت باد، برف یا لرزه ای، ممکن است به تدریج شل شده یا حتی جدا شوند. بنابراین بازرسی های منظم ضروری است.
ظرفیت بار باید از قبل بررسی شود - سقف‌های فولادی پروفیلی ظرفیت باربری محدودی دارند. وزن اضافی سیستم PV نباید از بار طراحی اولیه تجاوز کند. عمل صنعت تقریباً 0.15 کیلونیوتن بر متر مربع را برای بارهای جدید پیشنهاد می کند. در واقع، وزن کل پانل ها به علاوه سیستم نصب معمولا بین 20 تا 35 کیلوگرم بر متر مربع است. همیشه نقشه های اصلی سازه را تهیه کنید و قبل از نصب، بارگذاری را بررسی کنید.

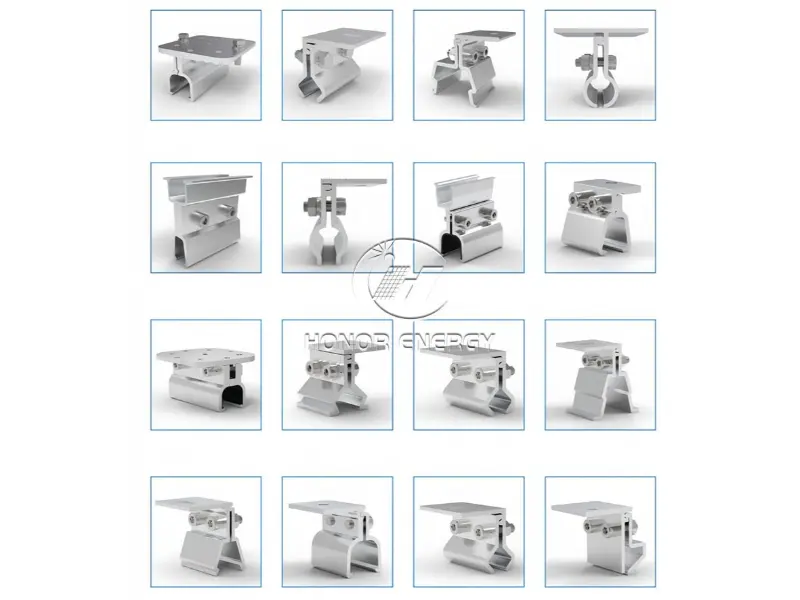

انواع اصلی کلیپلوک سقفی

انتخاب kliplok کاملاً به نمایه ورق فولادی بستگی دارد. شکل های مختلف دنده نیاز به طرح های کلیپلوک متفاوتی دارند.

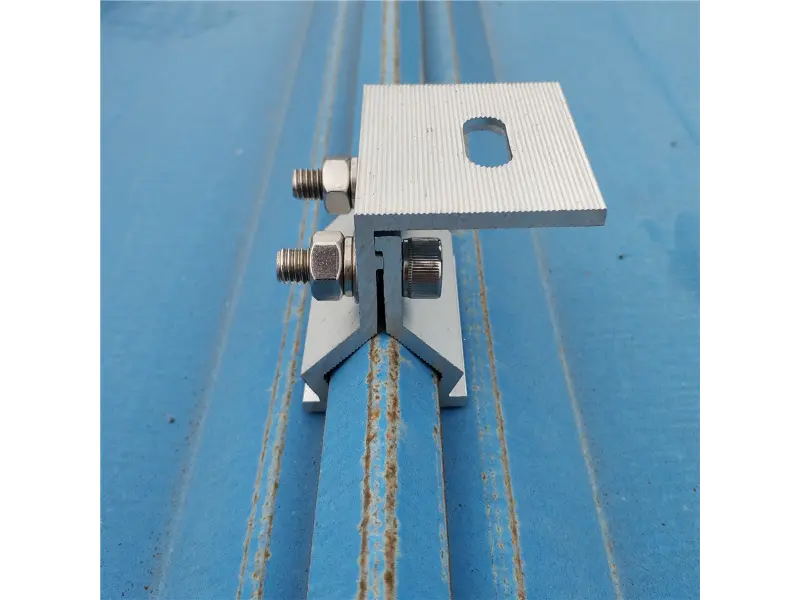

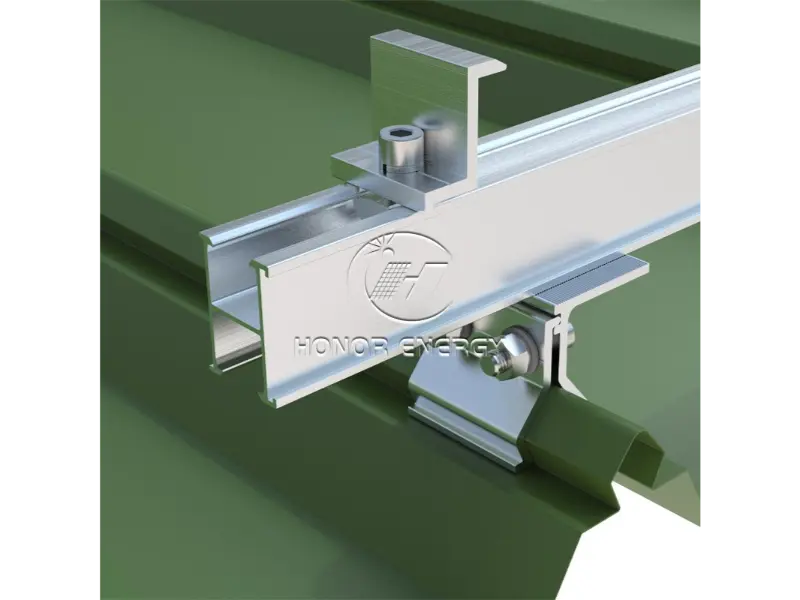

kliploks از نوع زاویه

نمایه سقف منطبق: ورق‌های فولادی پروفیل‌دار زاویه‌دار (مدل‌های رایج: 470، 760، 820، و غیره).
ورق‌های زاویه‌دار با آن دنده زاویه‌دار عرضه می‌شوند - شکلی عالی برای چنگ زدن به کلیپلوک. کلیپلوک های ما آرواره هایی دارند که طوری طراحی شده اند که درست روی آن دنده گاز بگیرند، و بهترین قسمت آن؟ شما حتی یک سوراخ هم از سقف سوراخ نمی کنید. نصب ساده است: کلیپلوک آلومینیومی را روی دنده قرار دهید و پیچ ها را محکم کنید.
امروزه، کلیپلوک‌های یکپارچه‌ای از نوع زاویه‌ای در دسترس هستند که نیاز به نصب ریل را به کلی از بین می‌برند - ماژول‌ها را می‌توان مستقیماً روی کلیپلوک ثابت کرد و زمان نصب را به میزان قابل توجهی کاهش داد.

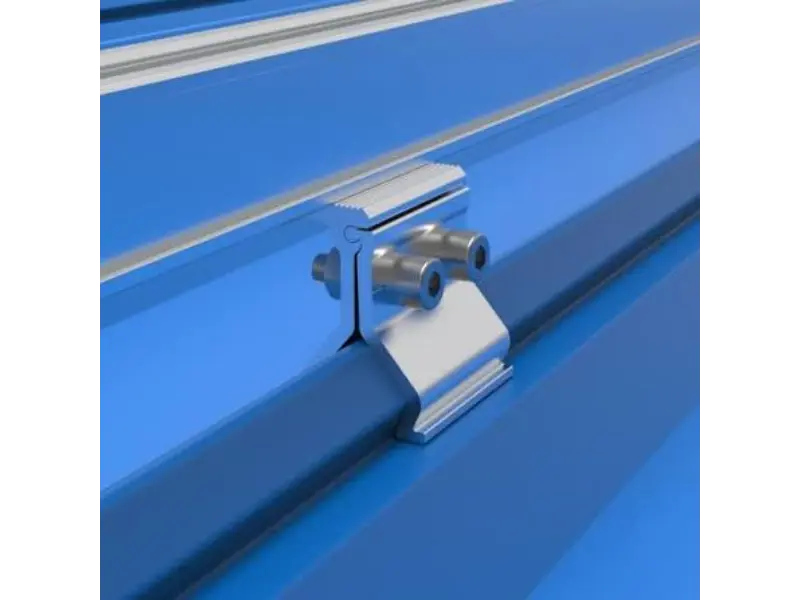

درز ایستاده kliploks

نمایه سقف منطبق: ورق‌های فولادی پروفیل‌دار ایستاده (مدل‌های رایج: 400، 430، و غیره).
دنده های این ورق ها به صورت عمودی بلند شده و در هم قفل شده اند. kliploks به سادگی بر روی درز عمودی بسته می شود - باز هم، هیچ نفوذی لازم نیست. در پروژه‌های دنیای واقعی مانند نیروگاه فتوولتاییک پشت بام نیمه‌رسانای Hefei BOE، کلیپلوک‌های درز ایستاده با طراحی سفارشی برای سیستم نصب استفاده شد.



کلیپلوکس ذوزنقه ای (نوع T).

مشخصات سقف منطبق: ورق‌های فولادی پروفیل ذوزنقه‌ای.
ورق های ذوزنقه ای دارای دنده های ساده و ذوزنقه ای شکل بدون ویژگی های قفلی پیچیده انواع زاویه دار یا درز ایستاده هستند. این دنده ها نقطه kliploking قابل اعتمادی را ارائه نمی دهند. بنابراین، روش استاندارد فعلی استفاده از پیچ‌های خودکاری است که به ورق فولادی نفوذ می‌کنند و به پرلین‌های زیر آن متصل می‌شوند.
نکته منفی واضح است - حفاری لایه ضد آب را سوراخ می کند و یک مسیر نشتی بالقوه ایجاد می کند. برای سقف‌های ذوزنقه‌ای، اقدامات ضدآب اضافی بسیار مهم است: لنت‌های لاستیکی EPDM را بین کلیپلوک و ورق فولادی نصب کنید و درزگیر سیلیکونی ساختاری مقاوم در برابر آب و هوا را در اطراف هر سوراخ پیچ (که می‌تواند بیش از 10 سال دوام بیاورد) اعمال کنید. در سال 2023، یک طوفان در نانتونگ 12 پروژه PV را سرنگون کرد - بیش از 60 درصد از خرابی ها به دلیل خوردگی و شکستگی در نقاط حفاری شده بود.



kliploks یکپارچه

این طرح جدیدتری است که ریل‌های نصب را حذف می‌کند. کلیپلوک به طور یکپارچه به صورت یک تکه، سبک و قوی تشکیل شده است. ماژول‌های PV را می‌توان مستقیماً بر روی kliplok نصب کرد که باعث صرفه‌جویی در هزینه‌های مواد و بهبود ظرفیت حمل بار می‌شود.





نکات انتخاب و نصب

نوع کلیپلوک را با نیمرخ سقف مطابقت دهید – کلیپلوک‌های زاویه‌دار نباید روی ورق‌های ذوزنقه‌ای استفاده شوند و کلیپلوک‌های نوع T برای پروفیل‌های دیگر مناسب نیستند. عدم تطابق منجر به شل شدن و نشت می شود.
پیچ ها را خیلی محکم نچرخانید - ما معمولاً 20 تا 30 نیوتن متر را هدف می گیریم. فراتر از آن بروید و ورق فولادی را خرد خواهید کرد که عایق رطوبتی را خراب می کند.
و به خاطر بهشت، از درزگیر نگذرید. آن شکاف کوچک بین کلیپلوک و سقف دقیقاً جایی است که آب راه خود را پیدا می کند، بنابراین آن را به درستی پر کنید.
همچنین سعی کنید از کار در روزهای بارانی خودداری کنید. رطوبت قدرت چسبندگی درزگیر را از بین می برد و این یک دستور العمل برای نشت در آینده است.

آخرین چیز - با بررسی های منظم همراه باشید. پیچ ها و درزگیر را هر شش ماه یک بار یک بار بزنید و همیشه بعد از یک طوفان بزرگ یا بارش برف سنگین یک دور اضافی انجام دهید.
اجازه ندهید اندازه آنها شما را فریب دهد - kliploks کارهای سنگین را انجام می دهد. نوع را به درستی دریافت کنید و آن را به خوبی نصب کنید، و سیستمی خواهید داشت که سریع، ضد نشت و قابل اعتماد است. اشتباه کنید، و شما هزینه آن را خواهید پرداخت - نسل پایین تر، آسیب به سقف، یا بدتر از آن، شل شدن پانل ها. این ترفند ساده است: کلیپلوک خود را با سقف مطابقت دهید، آن را به درستی سفت کنید، و در بالاترین سطح نگهداری باشید.
