کابل خورشیدی

از نظر عملکردی ، کابل های خورشیدی وظیفه مهم انتقال نیرو را در سیستم های فتوولتائیک انجام می دهند. از انتهای خروجی ماژول پانل فتوولتائیک گرفته تا اینورتر و سپس به اتصال تجهیزات مانند جعبه Combiner ، لازم است که به انتقال قدرت کم دست برسد تا اطمینان حاصل شود که راندمان تولید برق از عملکرد سیم ها تأثیر نمی گذارد.

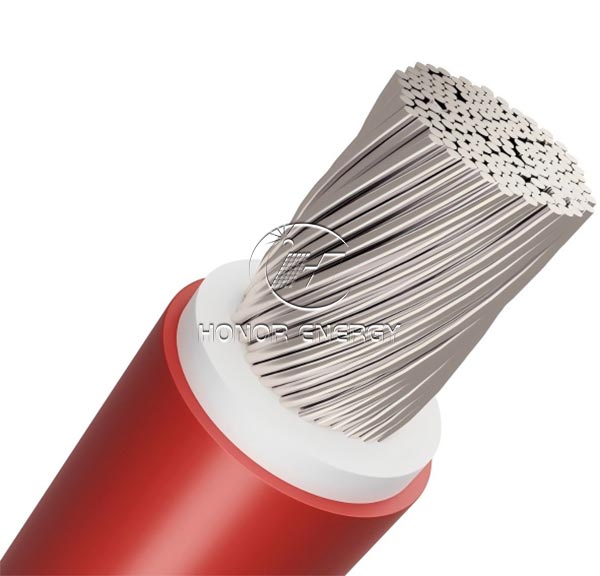

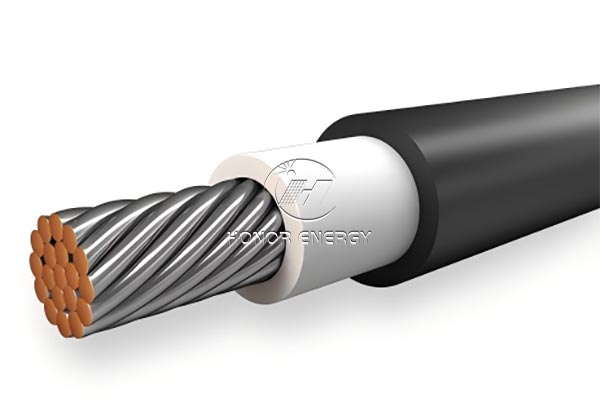

کابل های PV دارای چندین لایه محافظ هستند. سیم های داخلی عمدتا مس با خلوص بالا یا مس قلع هستند و در حمل برق واقعاً خوب هستند. عایق و پوشش بیرونی؟ آنها از مواد سختی استفاده می کنند که می توانند در برابر هوای بد مانند پلی اتیلن متقاطع قرار بگیرند. این مواد می توانند نور مستقیم خورشید ، باد و باران را مستقیم بگیرند ، بنابراین کابل ها مدت زمان طولانی طول می کشد.

از نظر عملکرد ، با محیط های شدید سازگار است. این کار می تواند به طور پایدار در محدوده دمای -40 ℃ تا 90 ℃ انجام شود ، با عملکرد پیری ضد Ultraviolet بیش از 20 سال. این می تواند در برابر ازن بایستد و اسیدها و قلیایی ها را نیز کنترل کند. این بدان معناست که در انواع مکان ها مانند بیابان ها یا درست در ساحل کار می کند.

مزایای آن در ایمنی و دوام است. این آزمایشات مقاومت در برابر آب و هوا را پشت سر گذاشته است ، مستعد ابتلا به شستشو در دماهای پایین نیست ، عایق را در دماهای بالا از دست نمی دهد و توانایی خاصی در مقاومت در برابر شوک مکانیکی دارد. نصب آن آسان است و یک سیم کلیدی برای عملکرد پایدار طولانی مدت سیستم های فتوولتائیک است.

مزیت

1. مقاوم در برابر آب و هوا و بادوام: مناسب برای اختلاف دمای شدید از -40 ℃ تا 90 ℃ ، مقاوم در برابر پیری ماوراء بنفش تا 25 سال ، بدون ترک خوردگی یا سخت شدن در خارج از منزل.
2. ضایعات ، راندمان بالا: هادی های مس بدون اکسیژن با خلوص بالا در مقایسه با کابل های معمولی ، بیش از 5 ٪ از دست دادن انتقال را کاهش می دهند.
3. نصب قابل انعطاف و آسان: انعطاف پذیری خوبی را در دماهای پایین حفظ می کند ، در برابر شوک مکانیکی مقاوم است و نصب در سناریوهای پیچیده راحت تر است.

4- با انواع پانل های خورشیدی و اینورترها به خوبی بازی می کند. و ادامه می یابد ، چه در صحرا و چه در ساحل.

راهنمای نصب

1. کابل سمت راست را انتخاب کنید: بسته به اینکه سیستم انرژی خورشیدی چقدر بزرگ است و به چه چیزی نیاز دارد ، به کابل نیاز دارید که بتواند جریان کافی را حمل کند ، آب و هوا را کنترل کند ، در برابر نور UV و موارد دیگر مقاومت کند. همچنین ، ولتاژ دارای امتیاز آن باید با نیازهای ولتاژ کار سیستم مطابقت داشته باشد.

2. هنگام تنظیم کابل های PV خورشیدی ، سیم ها را تا حد امکان کوتاه نگه دارید. آنها را از طریق مکانهایی که خیلی گرم ، مرطوب هستند یا آسیب دیدگی آسان می کنند ، اجرا نکنید. مسیرهای کابل ها نباید از آن عبور کنند ، فشرده شوند یا پیچ خورده باشند. وقتی مجبورید آنها را خم کنید ، فضای کافی برای منحنی بگذارید. به عنوان مثال ، کابل های عایق پلاستیک را تهیه کنید-وقتی آنها را خم می کنید ، منحنی باید حداقل 10 برابر بیشتر از عرض بیرونی کابل باشد.

3. کابل ها را به سمت راست قرار دهید: از گیره یا اتصال دهنده ها برای نگه داشتن کابل های خورشیدی روی براکت ها یا دیوارها استفاده کنید. هنگام اجرای مستقیم و پایین در سینی های کابل ، حتما شروع و پایان کابل های برق را به علاوه هر دو طرف هرگونه خم یا اتصالات تضمین کنید.

4. ارتباطات مطمئن محکم است: بفهمید که چقدر می توانید سیم را بر اساس اندازه بلوک ترمینال از بین ببرید. سیم را تمام راه را به داخل بلوک فشار دهید ، سپس از انبردست های خرد شده استفاده کنید تا آن را محکم فشار دهید - این تماس را جامد نگه می دارد. اگر اتصال نیاز به خشک ماندن دارد ، آن را با نوار ضد آب بپیچید یا از مفصل ضد آب برای آب بندی استفاده کنید.

5. تست های عایق کاری: پس از اتمام نصب ، آزمایش های عایق باید روی کابل های فتوولتائیک انجام شود تا اطمینان حاصل شود که عملکرد عایق آنها مطابق با الزامات است.
