گیره انتهای خورشیدی

اجزای ثابت: از طریق هماهنگی بدنه و پیچ و مهره ها ، پایان ماژول های فتوولتائیک به طور محکم روی ریل های راهنما پشتیبانی قفل می شوند و وزن خود ماژول ها و بارهای خارجی را متعادل می کنند (مانند باد و برف ، فشار باد).

محافظت از بافر: برخی از گیره های انتهایی مجهز به واشرهای لاستیکی یا سیلیکون در داخل هستند که می تواند اصطکاک مستقیم بین قاب مؤلفه و بدنه گیره فلزی را کاهش دهد ، از خراشیدن قاب جلوگیری کند و در عین حال گسترش حرارتی و تنش انقباض ناشی از تغییر دما را کاهش دهد.

سازگاری و تنظیم: مشخصات مختلف گیره های انتهایی پانل خورشیدی می تواند با ماژول های فتوولتائیک ضخامت های مختلف (معمولاً 20-50 میلی متر) و انواع قاب مختلف (مانند آلیاژ آلومینیوم ، پلاستیک تقویت شده با فایبرگلاس) سازگار باشد ، و الزامات متنوعی را نصب می کند.

گیره راه آهن پایان به طور گسترده ای در سناریوهایی مانند نیروگاه های فتوولتائیک نصب شده در زمین ، سیستم های فتوولتائیک توزیع شده در پشت بام و دیوارهای پرده فتوولتائیک استفاده می شود. این ماده به ویژه برای سازه های نصب مسطح یا شیب دار که در آن قسمت اجزای آن باید ثابت شود مناسب است. این یک مؤلفه رفع کمکی ضروری در سیستم های پشتیبانی فتوولتائیک است.

گیره انتهایی به چهار نوع تقسیم می شود:

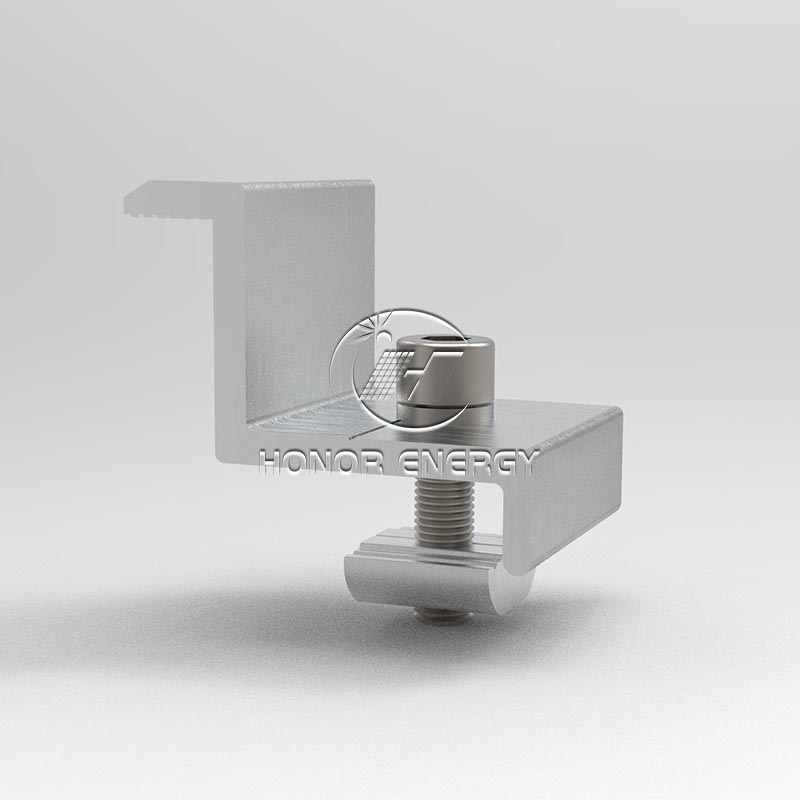

1. گیره انتهایی ： تنظیم پیچ با اجزای ضخامت های مختلف سازگار است ، که انعطاف پذیر به تفاوت های مشخصات پاسخ می دهد.

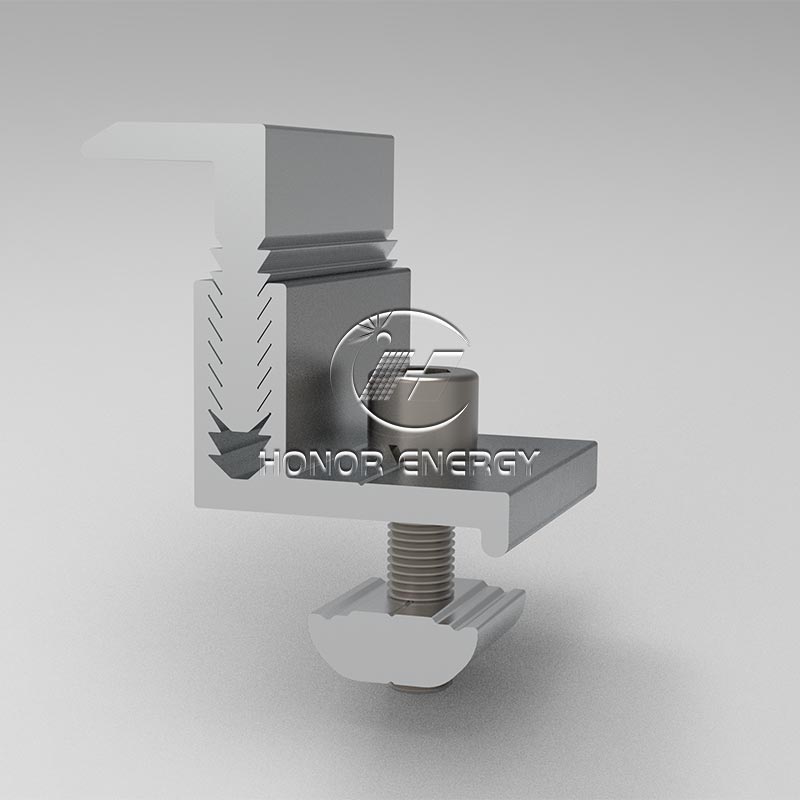

2. گیره انتهای قابل تنظیم ： تنظیم پیچ با اجزای ضخامت های متعدد سازگار است ، که به طور انعطاف پذیر به تفاوت های مشخصات پاسخ می دهد.

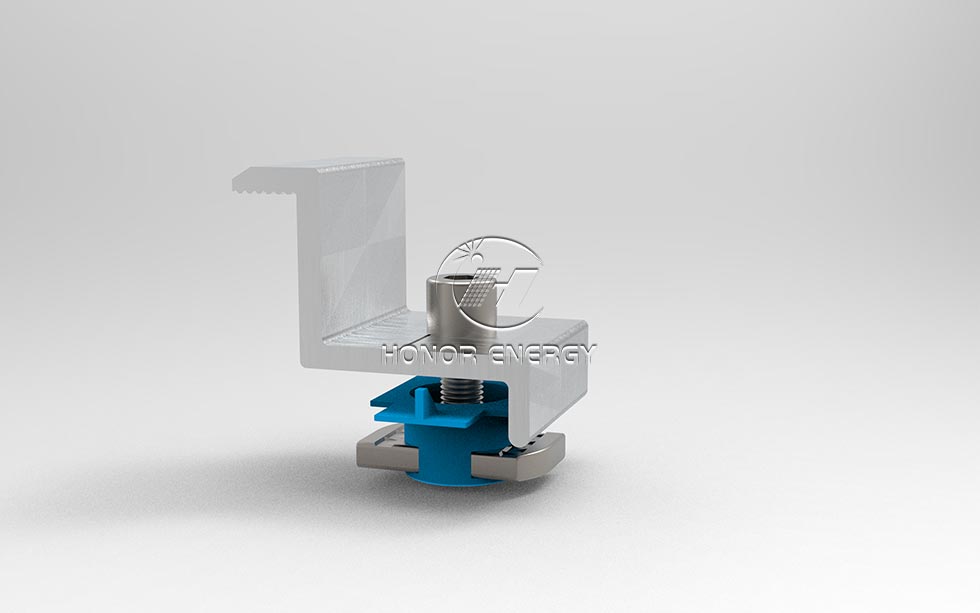

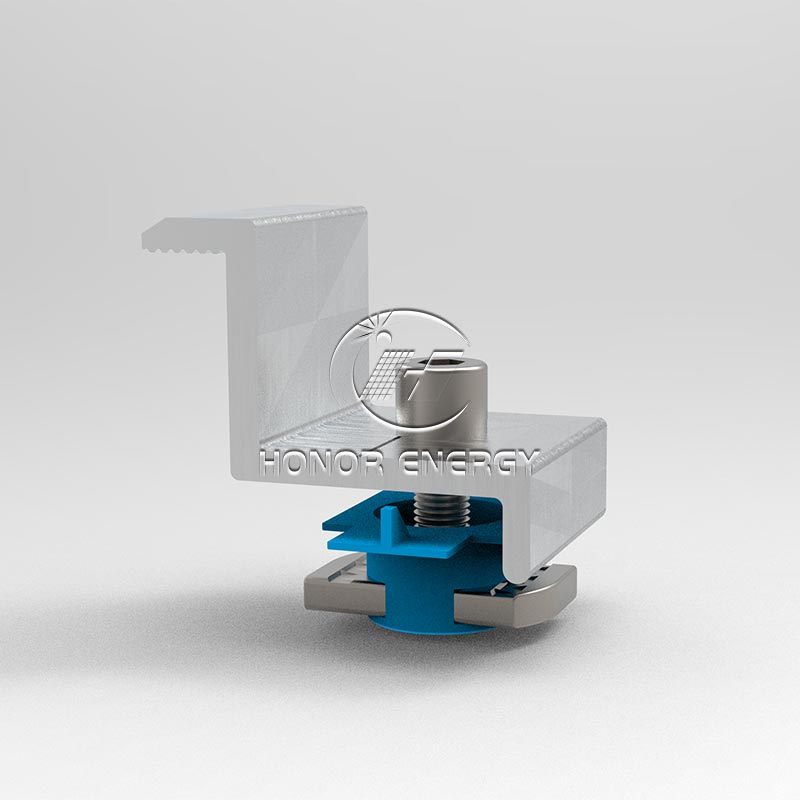

گیره انتهای بال پلاستیک ： با فلنج های پلاستیکی و واشر ، مقاوم در برابر خراش ، کاهش استرس است و از قاب محافظت می کند.
4.RAPID END CLAMP ： طراحی Snap-on/Slot نصب سریع بدون ابزار را امکان پذیر می کند و ساخت و سازهای در مقیاس بزرگ را سرعت می بخشد.

مزیت

1.Full دامنه های تحت پوشش: قابل تنظیم ، استاندارد ، بال پلاستیکی و مدلهای سریع همه در دسترس هستند ، سازگار با اجزای مختلف از 20 تا 55 میلی متر ، برآورده کردن تمام شرایط لازم برای مقاومت در برابر خراش و نصب سریع.
امتیازات جایزه 2.Details: مدل بال پلاستیکی دارای یک قاب محافظ بافر مضاعف است ، مدل قابل تنظیم دقیقاً تنظیم شده است ، مدل سیاه دارای ترکیب مات از مناظر است و اسنپ سریع نصب سریع پس از 100000 چرخه برای دوام آزمایش شده است.
ضمانت 3.Peace of Mind: صدور گواهینامه IEC + ضمانت 12 ساله ، خرید فله با ضرر کم و آرامش خاطر

دستورالعمل نصب

قبل از نصب

بررسی کنید که مدل با ضخامت گیره انتهای خورشیدی (20-55 میلی متر) مطابقت داشته باشد و لکه های روغن و گرد و غبار را روی سطح نصب تمیز کنید.

روش نصب

موقعیت یابی: بدنه گیره را بین طرف مؤلفه و راه آهن راهنما قرار دهید و لبه ها را تراز کنید.
پیش تنظیم: پیچ ها را به صورت دستی محکم کنید تا نیروی نور را اعمال کرده و اجزای آن را سطح کنید.
محکم کردن: از آچار گشتاور برای محکم کردن در 8-12n · m استفاده کنید تا از تناسب محکم و بدون هیچ گونه سست بودن اطمینان حاصل کنید.

یادداشت نسخه ویژه

گیره انتهای بال پلاستیکی: فلنج پلاستیکی باید کاملاً مطابق با لبه مؤلفه باشد.
گیره پایان سریع: پس از فشار دادن به شکاف کارت ، سگک را فشار دهید تا با "کلیک" قفل شود و سپس به آرامی فشار دهید تا جابجایی وجود نداشته باشد.
