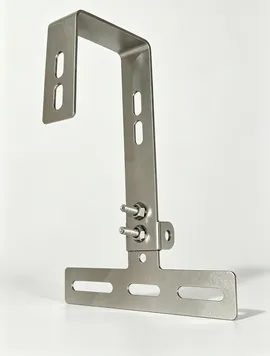

قلاب سقف کاشی خورشیدی T-type قابل تنظیم دو پیچ

مواد

این نوع قلاب سقف کاشی خورشیدی نوع T قابل تنظیم دو پیچ از تامین کنندهXiamen Honor Energyبه شدت تصویب می کند: فولاد ضد زنگ SUS304.

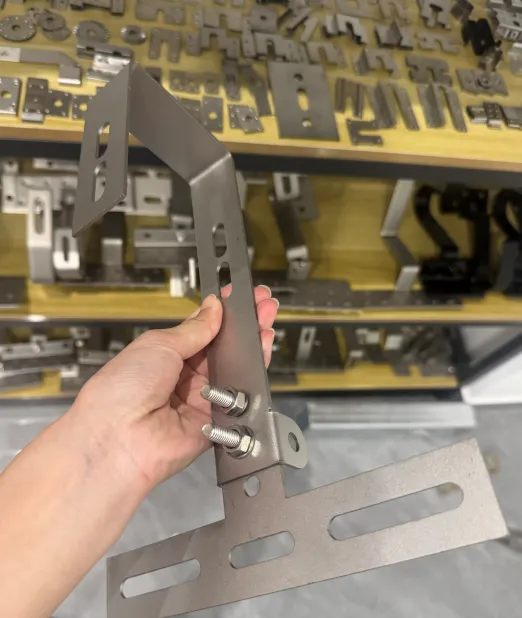

آلیاژ آلومینیوم با پوشش پودری نیز موجود است (نسخه خاکستری با پوشش پودری نشان داده شده در تصویر).

ویژگی های ساختاری

· پیچ‌های قفل‌کننده دوگانه: بازوی عمودی را محکم کنید و طیف وسیعی از تنظیم زاویه را فعال کنید، کاشی‌های نامنظم با اختلاف ارتفاع زیاد، مانند کاشی‌های اسپانیایی، کاشی‌های S شکل و کاشی‌های لعاب‌دار، کاملاً مناسب هستند.

· سوراخ های شکاف دار روی بازوی عمودی: امکان تنظیم ارتفاع عمودی را فراهم می کند.

· پایه T شکل با شکاف های کشیده: از تنظیم دقیق افقی برای اتصال محکم به تیرهای سقف پشتیبانی می کند.

· بالا خم شده: برای اتصال با ریل های نصب خورشیدی.

تفاوت با قلاب کاشی T-Type معمولی

این قلاب سقف کاشی خورشیدی نوع T قابل تنظیم با دو پیچ دارای قسمت بالایی خمیده است که یک حرکت تنظیم زاویه بسیار بزرگتر ارائه می دهد. این به ویژه برای سقف هایی با کاشی های منحنی عمیق طراحی شده است.

مزیت

·  قابلیت تنظیم 3 جهته (ارتفاع، موقعیت افقی و دامنه زاویه باز) کاشی‌های سقف ناهموار و منحنی عمیق مانند کاشی‌های اسپانیایی، کاشی‌های S و کاشی‌های لعابدار را در خود جای می‌دهد.

· پیچ های قفلی دوگانه، تثبیت زاویه پایدار را برای پشت بام های شیب دار و نامنظم تضمین می کند.

· ساخته شده از فولاد ضد زنگ SUS304 سنگین (آلومینیوم با پوشش پودری اختیاری)، ضخامت 3-4 میلی متر برای تحمل بار و مقاومت در برابر باد بالا

·  سوراخ های شکاف دار کشیده تا حد زیادی دشواری نصب در محل را کاهش می دهد

· ضمانت 10 ساله با عمر مفید 25 ساله، که برای پروژه های خورشیدی آسیای جنوب شرقی به خوبی اثبات شده است

نحوه نصب قلاب سقفی تایل خورشیدی با قابلیت تنظیم دو پیچ T-Type

1. نقطه نصب را روی تیرهای سقف قرار دهید و کاشی را بلند کنید.

2. پایه T شکل را روی تیرها ببندید. شکاف های کشیده امکان تنظیم دقیق افقی را فراهم می کند.

3. پیچ های بازوی عمودی را باز کنید و قلاب را به سمت بالا و پایین بلغزانید تا ارتفاع مناسب تنظیم شود.

4. با باز کردن پیچ‌های قفل دوگانه، زاویه بند خم‌شده بالایی را تنظیم کنید. هر دو پیچ و مهره را محکم ببندید، زمانی که زاویه درست را به دست آوردید.

5. ریل‌های خورشیدی را با پیچ و مهره به قسمت بالای قلاب نصب کنید. سطح را دوبار بررسی کنید.

6. کاشی‌ها را بازنشانی کنید و در نقطه نفوذ عملیات ضدآب انجام دهید.

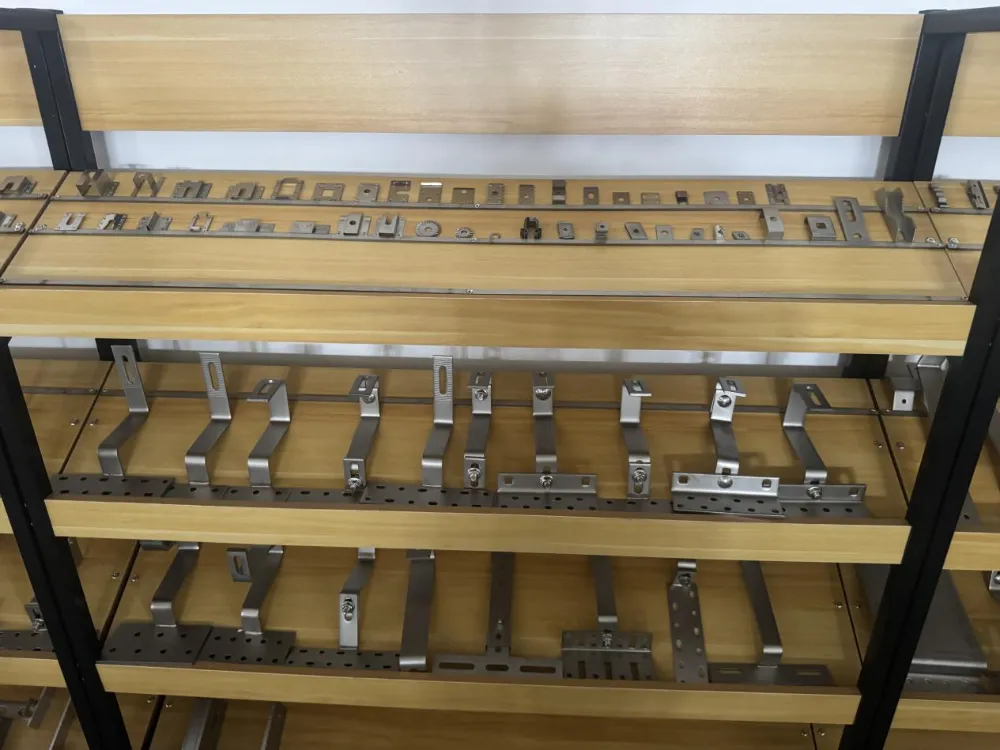

سری قلاب‌های خورشیدی قابل تنظیم  تایل بام

ما طیف گسترده ای از براکت های نصب قابل تنظیم را حمل می کنیم. برای هر گونه سوال با ما تماس بگیرید.
