دفترچه راهنمای کارکرد آسان پایه زمینی فولاد کربنی قابل تنظیم شیب

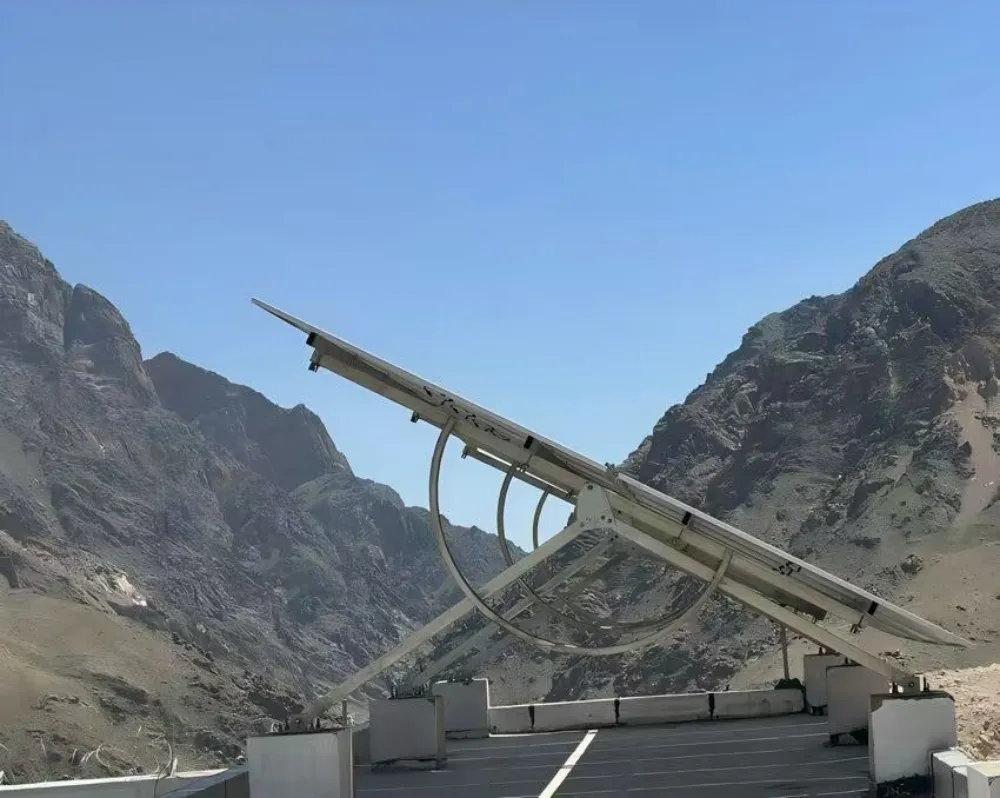

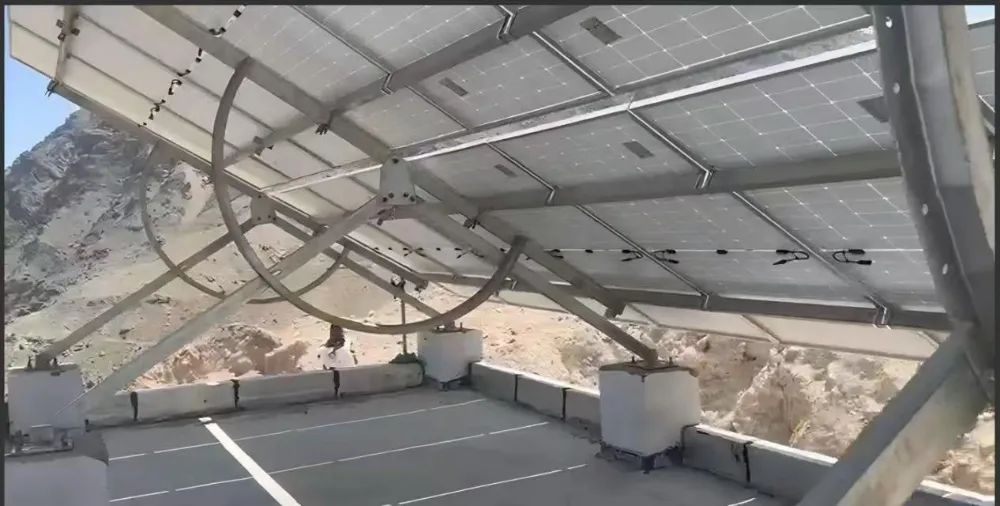

پایه پایه فولادی کربنی با قابلیت تنظیم شیب دستی آسان که توسط سیستم انرژی Xiamen Honor Energy ساخته شده است، عمدتاً از فولاد کربنی ساخته شده است که ذاتاً دارای استحکام و ظرفیت باربری عالی است و آن را قادر می سازد تا تجهیزات نصب شده روی خود را به طور پایدار پشتیبانی کند، مانند ماژول های فتوولتائیک در صحنه های کاربردی معمول.

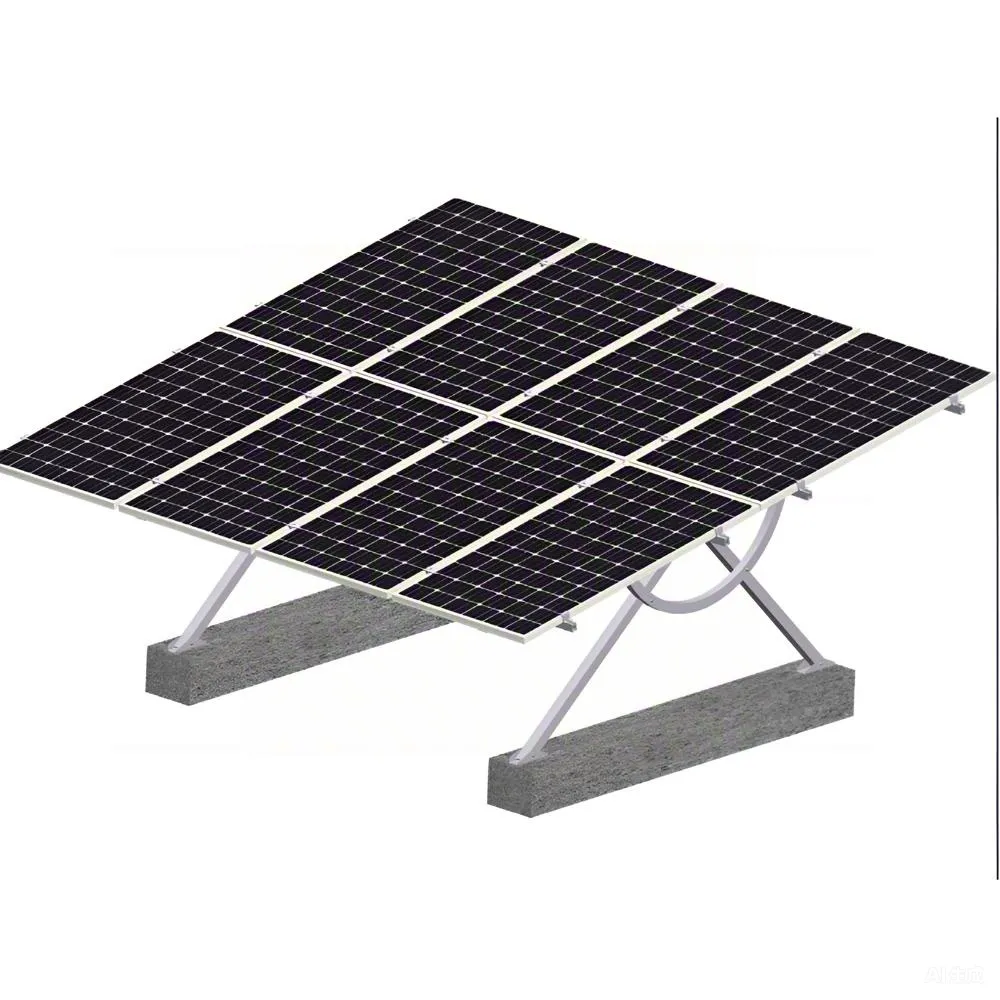

تکیه گاه زمینی فولاد کربنی قابل تنظیم شیب، یک سازه تکیه گاه زمینی است که عمدتاً از فولاد کربنی ساخته شده است و ویژگی کلیدی آن قابلیت تنظیم انعطاف پذیر زاویه نصب است.

مشخصات

محیط های کاربردی مناسب

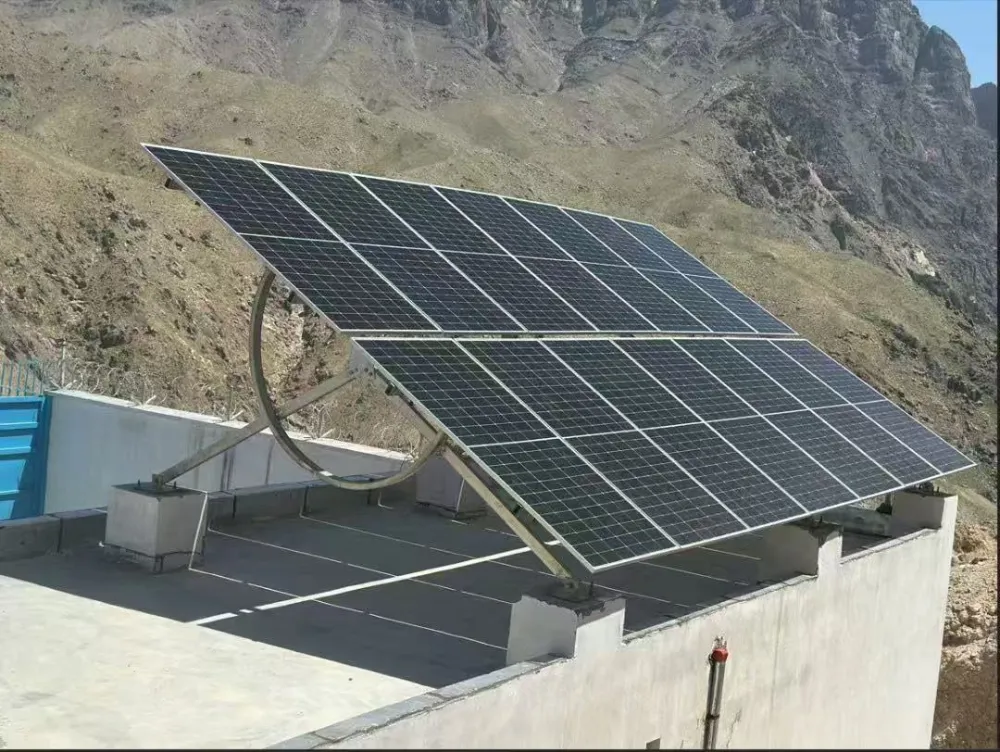

1. سقف های تخت بتنی برای ساختمان های تجاری و صنعتی

حفاری روی سقف و آسیب به لایه ضد آب مجاز نیست. لنگرهای شیمیایی را نمی توان پذیرفت. این سیستم برای نگهداری بار به وزنه های تعادلی بتنی متکی است و زاویه شیب ماژول را می توان به صورت دستی در محل از طریق گیره های قوس شکل تنظیم کرد.

2. نیاز به تنظیم دقیق شیب در محل با توجه به عرض جغرافیایی محلی

پایه‌های زمینی فولاد کربنی قابل تنظیم زاویه‌ای را می‌توان به صورت دستی به طور مکرر در محل تنظیم کرد.

پیچ‌ها را می‌توان بعداً باز کرد تا زاویه شیب برای خروجی بهتر تولید برق تنظیم شود.

ایده آل برای پروژه های PV تجاری، صنعتی و توزیعی.

به دلیل حجم کار زیاد تنظیم دستی، برای نیروگاه‌های برق زمینی در مقیاس GW مناسب نیست.

3. مکان هایی که سازه های موجود در آنها آسیب نبیند

پشت بام ها یا زمین های سنگفرش شده ای که مالک آن حفاری را که به لایه های ضدآب یا روسازی آسیب می رساند ممنوع می کند.

مزیت

زاویه پایه پایه فولادی کربنی قابل تنظیم زاویه را می توان به گونه ای تغییر داد که با نحوه ورود نور مطابقت داشته باشد. این فولاد کربنی با لایه روی است، بنابراین به خوبی نگه می دارد، زنگ نمی زند و در فضای باز عالی عمل می کند. به‌علاوه، راه‌اندازی آن آسان است—در زمان و کار شما صرفه‌جویی می‌کند.

این که ما می توانیم پشتیبانی از شیب قابل تنظیم سفارشی را با توجه به اندازه سایت، تعداد پانل های خورشیدی و شرایط آب و هوایی محلی ارائه شده توسط مشتریان طراحی کنیم و کارایی استفاده از انرژی خورشیدی را برای مشتریان تجزیه و تحلیل کنیم.

طراحی ما همچنین نیروی مورد نیاز برای تنظیم دستی را در بر می گیرد و به کاربران اطمینان می دهد که می توانند شیب را به راحتی و بدون تلاش اضافی تنظیم کنند.

نصب

1. ابتدا مشخص کنید که براکت ها باید کجا بروند تا لکه های دقیق آنها را مشخص کنید.

2. پایه را با استفاده از پیچ های انبساط به زمین محکم کنید.

3. براکت اصلی را کنار هم قرار دهید - قطب های عمودی و مهاربندهای متقاطع را به هم وصل کنید.

4. به تنظیم کننده زاویه ضربه بزنید و آن را روی هر شیبی که نیاز دارید تنظیم کنید. 5. تمام قطعات را محکم ببندید و مطمئن شوید که هیچ چیز لرزان نیست.

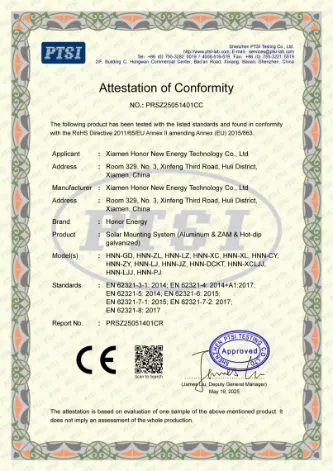

گواهینامه

ما دارای گواهینامه های TUV، CE و JIS هستیم. کنترل کیفیت کامل فرآیند، مواد خام تا کالاهای نهایی را پوشش می دهد. تیم فنی و فروش ما پشتیبانی یک مرحله ای را برای مشتریان PV جهانی ارائه می دهد.

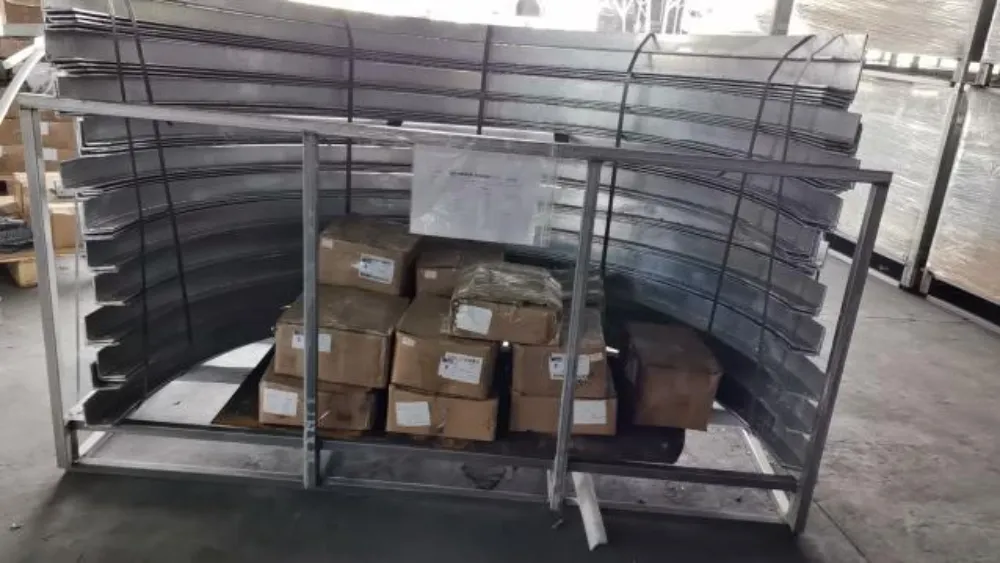

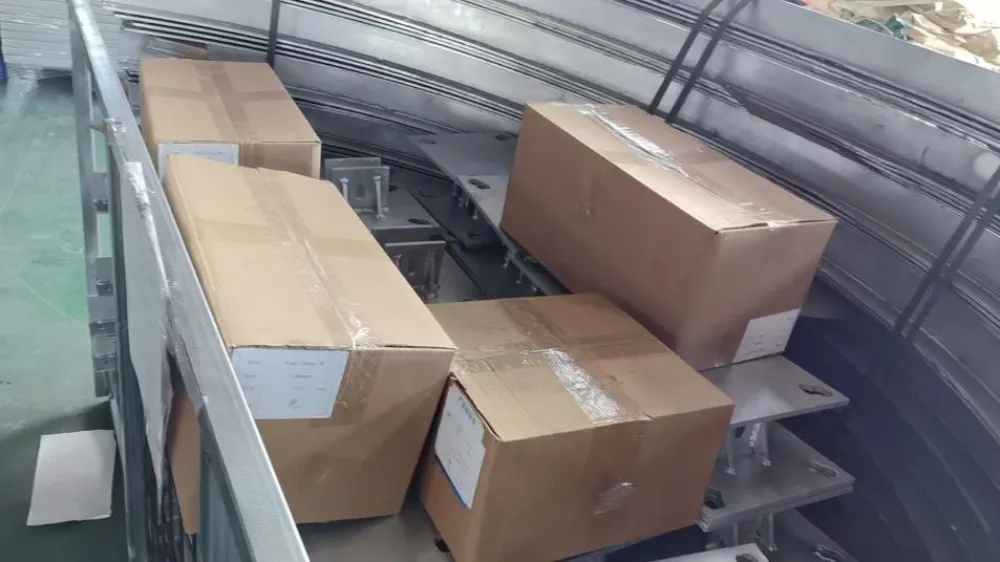

بسته بندی

تمام محصولات ما با پالت های فولادی یا چوبی حمل می شوند که از سازه های نصب در برابر تغییر شکل برای حمل و نقل آسان محافظت می کند. قطعات کوچک در کارتن بسته بندی می شوند.

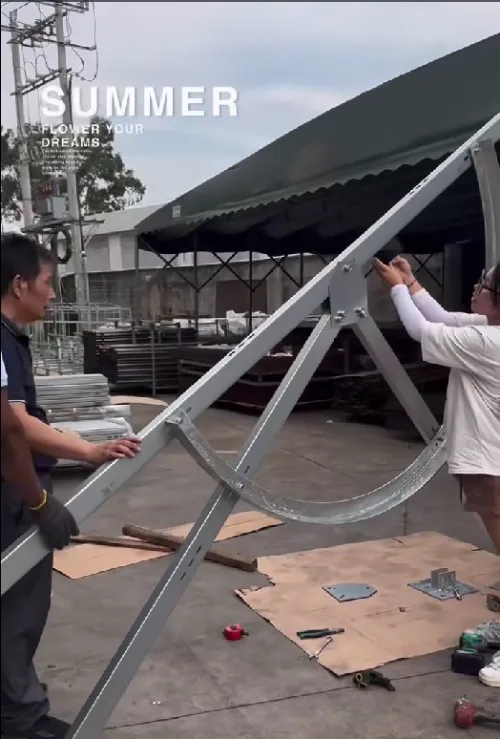

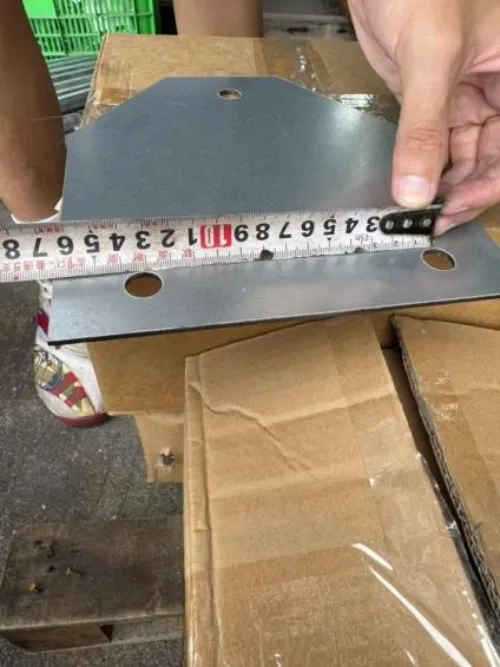

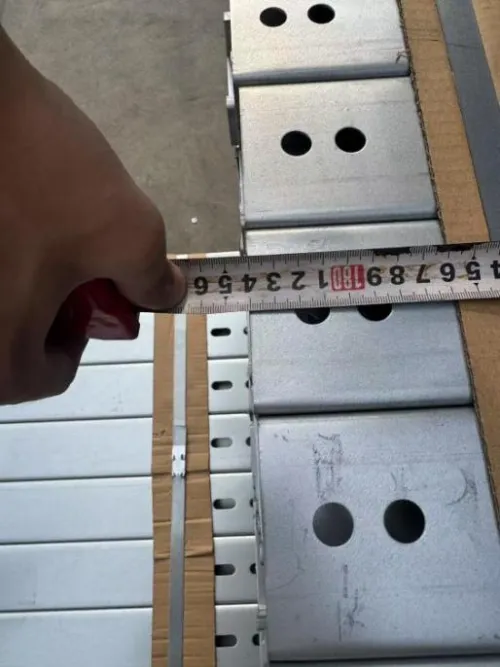

پیش مونتاژ و بازرسی کارخانه

همه محصولات قبل از ارسال از طریق بازرسی قبل از مونتاژ می شوند. ما داده‌های کلیدی از جمله زاویه، ابعاد و ضخامت را تأیید می‌کنیم تا تضمین کنیم که اقلام تحویل شده مطابق انتظارات مشتری هستند.

سوالات متداول

س: این براکت با چه زاویه شیب قابل تنظیم است؟

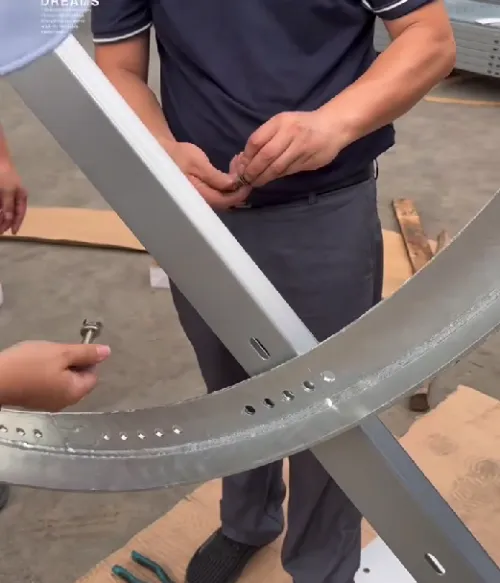

A: محدوده شیب قابل تنظیم استاندارد 10-35 درجه است. حداکثر زاویه سفارشی تا 40 درجه بر اساس عرض جغرافیایی پروژه در دسترس است. زاویه به صورت دستی از طریق سوراخ شکافدار قوس شکل قفل می شود. پیچ ها را بعد از تنظیم زاویه سفت کنید. هیچ لوازم جانبی اضافی مورد نیاز نیست.

س: نصب بالاست یا نوع نفوذ؟

A: این یک سیستم نصب بالاست است که توسط وزنه های تعادل بتن پایین ثابت می شود. نیازی به سوراخکاری سقف نیست و لایه ضد آب سقف آسیب نخواهد دید. راه حل نصب حفاری برای پروژه های با بار باد زیاد اختیاری است.

س: ظرفیت بار باد و برف چیست؟

A: بار باد طراحی استاندارد: 60 متر بر ثانیه. بار برف: 1.6 کیلونیوتن بر متر مربع

س: آیا می توان آن را هم روی پشت بام های صاف و هم روی زمین نصب کرد؟

A: در درجه اول برای سقف های مسطح بتنی طراحی شده است. همچنین می توان از آن بر روی زمین مسطح سخت شده استفاده کرد. نصب مستقیم روی خاک نرم توصیه نمی شود. پایه های بتنی برای پروژه های زمینی مورد نیاز است.

س: آیا برای مناطق مه نمک ساحلی مناسب است؟

A: پروفیل های آلومینیومی استاندارد در برابر شرایط مرطوب معمولی مقاومت می کنند. یک کیت پیچ کامل SS304 برای مکان‌هایی که در فاصله 5 کیلومتری از خط ساحلی قرار دارند توصیه می‌شود تا عمر مفید آن افزایش یابد.

س: نصب چقدر دشوار است؟ چه ابزارهایی مورد نیاز است؟

A: طراحی مدولار از پیش مونتاژ شده. فقط ابزارهای دستی اولیه مورد نیاز است، مانند آچار و آچار سوکت. نقشه های نصب دقیق ارائه شده است. هیچ تجهیزات سنگین خاصی لازم نیست.

س: آیا می توان زاویه شیب را پس از نصب تنظیم کرد؟

ج: بله. پیچ‌های قفل را روی لولای قوس باز کنید، به زاویه هدف خود بازگردانید، سپس همه پیچ‌ها را دوباره ببندید.

س: دوره گارانتی چیست؟

 A: 12 سال گارانتی برای قطعات ساختاری آلومینیومی. گزینه های گارانتی تمدید شده قابل مذاکره است.

س: زمان تولید چقدر است؟

A: به طور معمول 7:15 روز کاری پس از دریافت سپرده، مشروط به مقدار کل سفارش.
