گیره های میانی و گیره های انتهایی

بیایید صادق باشیم - وقتی مردم در مورد سیستم های نصب PV صحبت می کنند، تمام توجه به ریل ها، ستون ها، پایه ها معطوف می شود. اما قطعاتی که در واقع پنل های خورشیدی را در جای خود نگه می دارند، گیره ها هستند.گیره های میانی و انتهایی clآمپر. در Xiamen Honor Energy، ما آنقدر در این تجارت بوده‌ایم که یک چیز را بدانیم: اگر گیره‌های شما از کار بیفتند، کل آرایه شما با مشکل مواجه می‌شود.

گیره های میانی و انتهایی دقیقا چیست و چرا به هر دو نیاز دارید؟

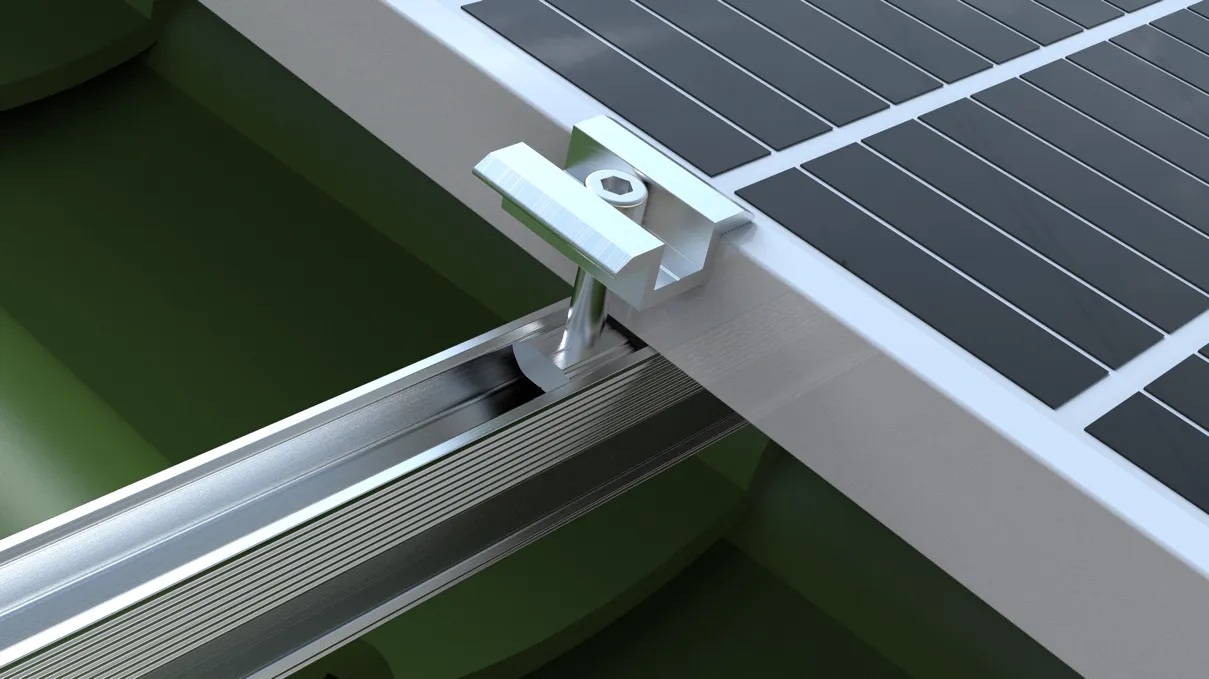

صادقانه بگویم، هر دو یک کار اصلی را انجام می دهند: نگه داشتن پنل های خورشیدی روی ریل. اما جایی که آنها می نشینند همه تفاوت را ایجاد می کند. گیره های میانی بین دو پانل قرار می گیرند.

این را تصور کنید - یک پانل در سمت چپ و یکی در سمت راست دارید، و یک گیره وسط درست در شکاف قرار دارد و همزمان لبه هر دو را گرفته است. این فاصله را یکنواخت نگه می دارد، پانل ها را از تراز خارج نمی کند و همه چیز را محکم روی ریل زیر قفل می کند. هر پانل به دو مورد از اینها نیاز دارد - یکی در هر طرف. گیره های انتهایی بند کتاب هستند. آنها در همان ابتدا و انتهای هر ردیف می روند و فقط لبه بیرونی پانل اول و آخر را می گیرند. وظیفه آنها این است که در هنگام وزش باد از لغزش کل ردیف به طرفین جلوگیری کنند. بدون آنها، آن ردیف از پانل ها به مرور زمان به آرامی راه خود را از دست می دهند. بنابراین به زبان ساده: گیره های میانی متصل می شوند و گیره های انتهایی درپوش دارند. از هر دو استفاده کنید، در غیر این صورت آرایه شما برای مدت طولانی با هم نمی ماند. گیره های انتهایی (که گیره های جانبی یا گیره های لبه نیز نامیده می شوند) در لبه های بیرونی هر ردیف پانل نصب می شوند. هر گیره انتهایی تنها لبه بیرونی یک ماژول را نگه می دارد و به عنوان یک "کلاه" عمل می کند تا از جابجایی کل ردیف به طرفین تحت باد یا لرزش شدید جلوگیری کند. گیره‌های انتهایی به طراحی دقیق‌تری نسبت به گیره‌های میانی نیاز دارند، زیرا آنها فقط یک پانل را می‌گیرند - تحت بار، اگر به درستی مهندسی نشده باشند، تمایل به چرخش یا لغزش از قاب دارند. به عبارت ساده: گیره های میانی اتصالات بین پانل ها را انجام می دهند و گیره های انتهایی لبه ها را کنترل می کنند. برای تبدیل ردیفی از پانل های مجزا به یک ساختار منفرد و محکم به هر دو نیاز دارید.

مشخصات

سازگار با اکثر پانل های موجود در بازار گیره های میانی و گیره های انتهایی ما برای حداکثر سازگاری طراحی شده اند. ماژول های اصلی PV دارای ضخامت قاب از 30 میلی متر تا 50 میلی متر هستند و محصولات ما تقریباً همه آنها را پوشش می دهند. اندازه‌های استاندارد وسط گیره (ضخامت ماژول): 30 میلی‌متر / 33 میلی‌متر / 35 میلی‌متر / 38 میلی‌متر / 40 میلی‌متر / 45 میلی‌متر / 50 میلی‌متر اندازه‌های استاندارد گیره انتهایی (ارتفاع قاب ماژول): 35 میلی‌متر / 40 میلی‌متر / 45 میلی‌متر / 50 میلی‌متر طول گیره: طول گیره استاندارد: 40 میلی‌متر، 0 - 50 میلی‌متر طول سفارشی در دسترس است. فاصله پانل (گیره میانی): 20 میلی متر، 26 میلی متر، 28 میلی متر، و غیره. ما همچنین گیره های میانی قابل تنظیم و گیره های انتهایی قابل تنظیم را ارائه می دهیم که 30/34/38/42 میلی متر یا 35/40/45/50 میلی متر را در یک مدل واحد پوشش می دهند. SKU های کمتر در انبار شما، سردرد کمتر در محل کار.

مواد و پایان

بدنه آلومینیومی، گیره‌های سخت‌افزار فولادی ضد زنگ در فضای باز قرار می‌گیرند، سال به سال در معرض آفتاب، باران و نوسانات دما هستند. اگر مواد مناسب نباشد، در عرض سه تا پنج سال زنگ می‌زند. گیره های میانی و گیره های انتهایی ما از آلیاژ آلومینیوم 6063-T5 - اثبات شده ترین و پرکاربردترین گرید آلومینیوم در صنعت نصب PV ساخته شده اند. استحکام کششی بالا، وزن کم و مقاومت در برابر خوردگی عالی را با عمر مفید 20 تا 25 سال در محیط های بیرونی ارائه می دهد. عملیات سطح آنودایز شده است - نقره طبیعی یا روکش شفاف، با ضخامت لایه اکسیدی 8-10 میکرون. این لایه نازک به طور چشمگیری مقاومت در برابر خوردگی را بهبود می بخشد. پوشش سیاه آندایز شده یا الکتروفورتیک نیز برای شرایط خاص موجود است. سخت افزار از جنس استنلس استیل 304 یا 316 است – پیچ و مهره هایی که تا زمانی که قطعات آلومینیومی هنوز در شکل خوبی هستند زنگ نزنند. پدهای ضد لغزش از لاستیک EPDM (مونومر اتیلن پروپیلن دی ان) ساخته شده اند که بین گیره و قاب ماژول قرار می گیرند. این لنت ها دو هدف را دنبال می کنند: اصطکاک را برای جلوگیری از حرکت پانل تحت بارهای باد افزایش می دهند و نیروی گیره را برای جلوگیری از خراشیدگی یا تغییر شکل قاب آلومینیومی کاهش می دهند. لاستیک EPDM مقاوم در برابر اشعه ماوراء بنفش و مقاوم در برابر سن است و عملکرد قابل اعتمادی از -40 درجه سانتیگراد تا 80 درجه سانتیگراد دارد.

چه نوع هایی را پیشنهاد می کنیم؟

شما فکر می کنید گیره های میانی و گیره های انتهایی بسیار ساده هستند - و اکثراً همینطور هستند. اما در طول سال ها، ما آموخته ایم که یک سایز قطعا برای همه مناسب نیست. پروژه‌های مختلف، پنل‌های مختلف، شرایط مختلف سایت - همه آنها چیزی کمی متفاوت می‌خواهند. بنابراین آنچه ما در انبار نگهداری می کنیم این است: گیره های وسط استاندارد - این ها اسب های کار شما هستند. آنها با پانل های سیلیکونی کریستالی با قاب معمولی مطابقت دارند، نوعی که در 90٪ پروژه های موجود در آنجا مشاهده می کنید. سازگار با ضخامت ماژول از 30 میلی متر تا 50 میلی متر. هیچ چیز فانتزی نیست، فقط محکم و قابل اعتماد است. گیره های انتهایی استاندارد - همان ایده، اما برای لبه های بیرونی. محدوده ضخامت یکسان، همان نصب ساده. آنها دقیقاً همان کاری را که قرار است انجام دهند انجام می دهند و آن را به خوبی انجام می دهند.

گیره های میانی قابل تنظیم

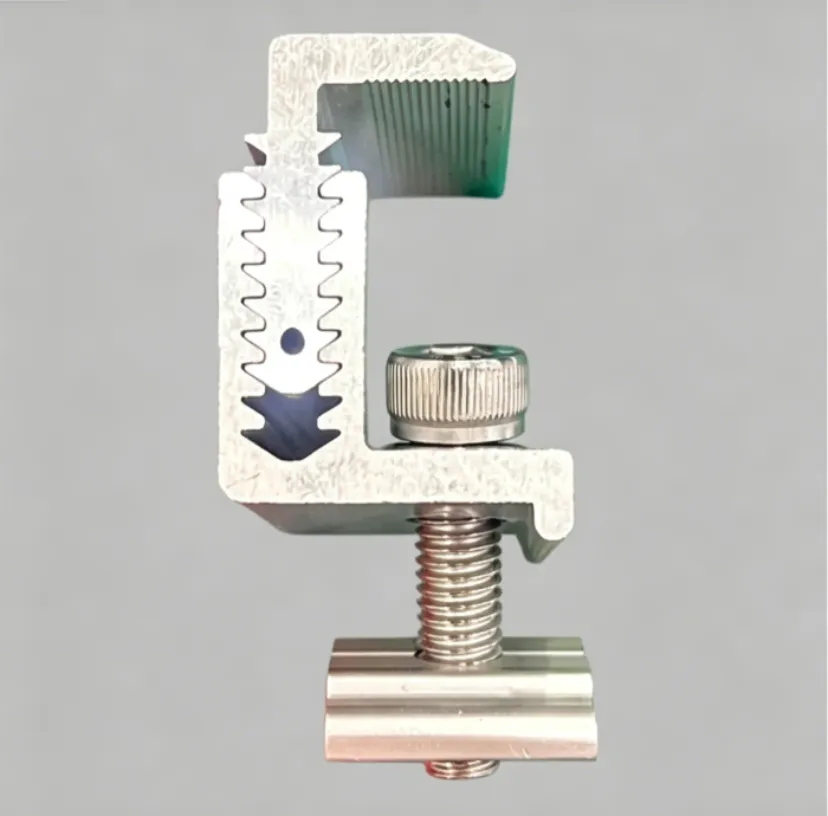

اینجاست که همه چیز هوشمندانه می شود. یک گیره تک ضخامت های متعددی را پوشش می دهد - 30/34/38/42 میلی متر یا 35/40/45/50 میلی متر در یک مدل. دیگر لازم نیست حدس بزنید به کدام ضخامت نیاز دارید، دیگر لازم نیست چهار قسمت مختلف را برای چهار کار مختلف بچینید. یک جعبه را بردارید و برای اکثر سناریوها تحت پوشش هستید. گیره های انتهایی قابل تنظیم - همان مفهوم قابل تنظیم، اما برای موقعیت های لبه. همان انعطاف پذیری را در انتهای ردیف ها به شما می دهد. گیره های میانی و انتهایی لایه نازک - اینها کمی تخصصی هستند. ماژول‌های لایه نازک بسیار نازک‌تر از پانل‌های کریستالی استاندارد هستند - ما از 5 تا 7.7 میلی‌متر صحبت می‌کنیم. گیره های معمولی آنها را به درستی نمی گیرند. بنابراین ما نمونه های اختصاصی را با نمایه فک باریک تر می سازیم که به طور خاص طراحی شده اند تا پانل های لایه نازک را بدون آسیب رساندن به لبه ها ایمن نگه دارند. این ترکیب ماست. اگر به چیزی خارج از این پیشنهادات استاندارد نیاز دارید - ضخامت غیر استاندارد، طول خاص، پوشش خاص - ما می‌توانیم اجراهای سفارشی را نیز انجام دهیم.

نصب و راه اندازی

ساده، سریع، بدون نیاز به حفاری نصب گیره ساده است—بدون سوراخکاری در خود پانل ها. روش استاندارد: ریل ها (کانال U، کانال C یا ریل های آلومینیومی) را روی ساختار پشتیبانی نصب کنید، پانل های PV را در بالا قرار دهید، گیره های میانی را بین پانل های مجاور و گیره های انتهایی را در لبه های بیرونی قرار دهید، سپس پیچ ها را سفت کنید. هر ماژول به دو گیره میانی و هر ردیف به دو گیره انتهایی نیاز دارد. بسته به ضخامت ماژول و شرایط محل، گشتاور سفت کردن توصیه شده 8-15 نیوتن متر است. بیش از حد شل، و پانل ها در باد تغییر می کنند. خیلی سفت است، و شما در خطر آسیب رساندن به قاب ماژول هستید. توصیه های دقیق گشتاور همراه با هر محموله گنجانده شده است.

برنامه های کاربردی

از پشت بام گرفته تا پایه های زمینی، بست های اتومبیل گرفته تا گیره های میانی BIPV و گیره های انتهایی تقریباً در هر نوع نصب PV استفاده می شود. PV پشت بام پراکنده: سقف های فولادی راه راه، سقف های بتنی مسطح، سقف های شیب دار کاشی کاری شده - پانل های ایمن را به ریل ها می چسباند. مزارع خورشیدی نصب شده روی زمین: ده ها هزار پانل پانل به پانل با گیره های میانی و انتهایی متصل می شوند. در مورد اسکله های اتومبیل چطور؟ همان داستان—پانل ها روی ساختار کانکس کار می کنند و گیره ها دقیقاً همان کاری را انجام می دهند که همیشه انجام می دهند: همه چیز را محکم نگه دارید.

BIPV کمی متفاوت است زیرا پانل ها در واقع بخشی از خود ساختمان هستند. اما حدس بزنید چی؟ شما هنوز به گیره نیاز دارید. آنها اختیاری نیستند

و صادقانه بگوییم، مهم نیست که از ماژول‌های تک‌شیشه‌ای یا دوشیشه‌ای، صاف یا کج‌شده استفاده می‌کنید، گیره‌های میانی و گیره‌های انتهایی، چسبی هستند که کل آرایه را از متلاشی شدن محافظت می‌کنند. بدون آنها، شما چیزی جز انبوهی از پانل های شل ندارید.

چرا محصولات ما را انتخاب کنید؟

ما آن را پوشش نمی‌دهیم—Xiamen Honor Energy سال‌ها در تجارت نصب PV بوده است. ما دقیقاً می دانیم که در یک تاسیسات خورشیدی اشتباه می شود. گیره ها ممکن است کوچک باشند، اما بیشتر از آنچه مردم انتظار دارند خراب می شوند. پیچ‌های شل، لاستیک کهنه، پوشش آنودایز فرسوده - هر یک از این جزئیات می‌تواند ایمنی کل مجموعه را به خطر بیندازد. به همین دلیل است که ما از مواد استفاده نمی کنیم: آلومینیوم 6063-T5، فولاد ضد زنگ 304، و لاستیک EPDM—همه راه حل های استاندارد صنعتی اثبات شده. آنودایز مناسب به معنای 20 سال خدمات در فضای باز بدون مشکل است. مشخصات ما اکثر پانل‌های موجود در بازار را پوشش می‌دهد - ضخامت 30 تا 50 میلی‌متر، که اساساً همه آنها را پوشش می‌دهند. و اگر به اندازه های سفارشی نیاز دارید، ما نیز می توانیم این کار را انجام دهیم. گیره ها کوچک هستند. اما آنها را دست کم نگیرید. اگر به گیره های قابل اعتمادی نیاز دارید که شما را ناامید نکند، با ما تماس بگیرید.
