پایه L-Foot خورشیدی

ما سال‌هاست که در کسب و کار نصب خورشیدی و اینجا در Xiamen Honor Energy هستیم. سطح Solar Mounting L-Foot برای بهبود مقاومت در برابر اکسیداسیون و دوام در فضای باز با آنودایز پردازش می شود. با ساختار فشرده L شکل خود، پایه PV L یک اتصال پایدار بین ریل های خورشیدی و سازه های نگهدارنده فراهم می کند. با ریل های نصب خورشیدی معمولی، از جمله پروفیل های 41×41 میلی متر و 41×62 میلی متر سازگار است و به طور گسترده در سیستم های سقف فلزی، تأسیسات سقف بتنی و سازه های نصب خورشیدی روی زمین استفاده می شود.

خورشیدی نصب L ساختار پا

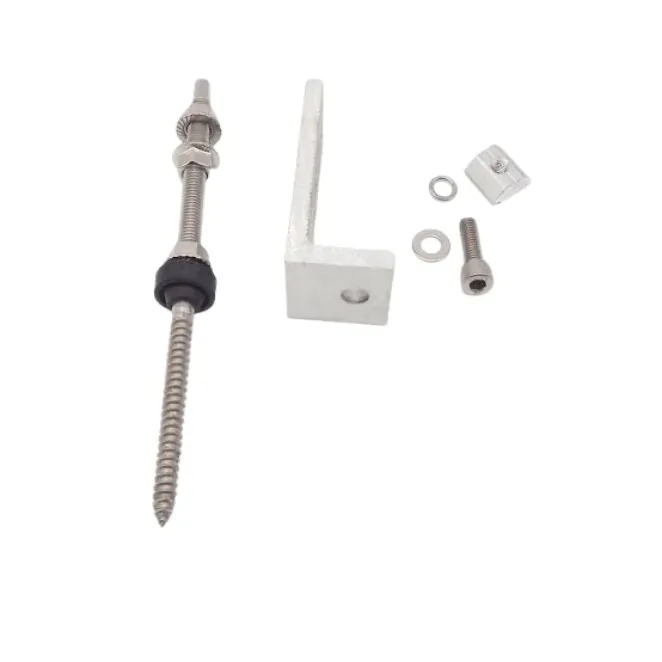

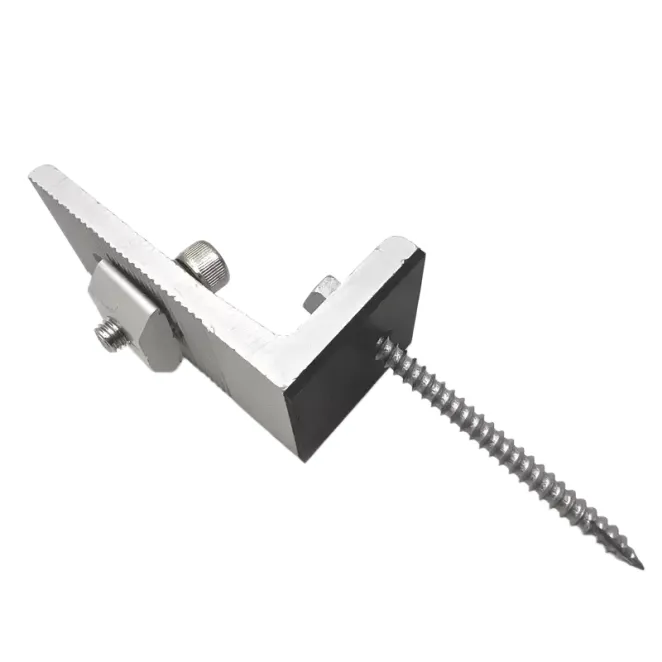

پایه PV L یک براکت زاویه راست است که در سیستم‌های نصب خورشیدی برای اتصال ریل‌های فتوولتائیک با سازه‌های نگهدارنده استفاده می‌شود. بارهای مکانیکی را از ماژول ها و ریل های خورشیدی به سقف یا فونداسیون منتقل می کند.

مسیر بارگذاری معمولی به صورت زیر است:

ماژول خورشیدی → ریل → L Foot → ساختار سقف / پایه

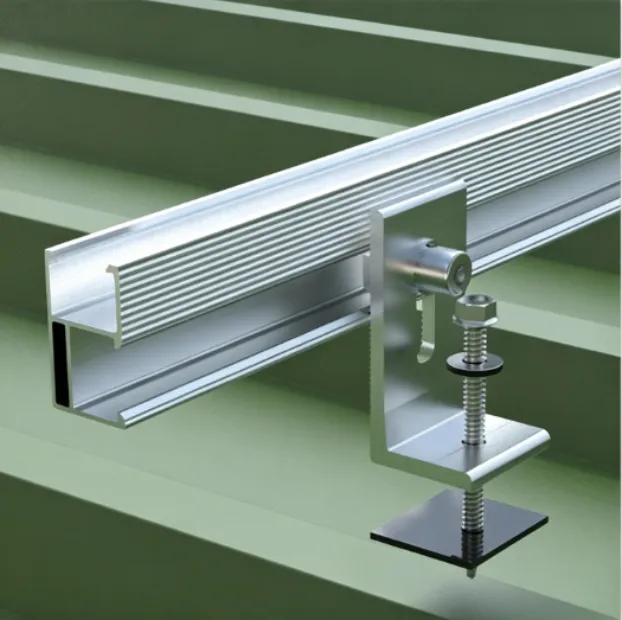

پایه افقی به سطح نگهدارنده ثابت می شود، در حالی که بخش عمودی از طریق پیچ و مهره به ریل خورشیدی متصل می شود. طراحی شیاردار امکان تنظیم موقعیت در حین نصب، بهبود تراز ریل و سازگاری با شرایط مختلف سقف را فراهم می کند.

درمان مواد و سطح

آلیاژ آلومینیوم 6005-T5

پایه L پایه خورشیدی عمدتاً از آلیاژ آلومینیوم 6005-T5 ساخته می شود که تعادلی از استحکام، طراحی سبک وزن و مقاومت در برابر خوردگی را ارائه می دهد.

سطح آنودایز شده یک لایه اکسید محافظ را تشکیل می دهد که مقاومت در برابر رطوبت، اکسیداسیون و قرار گرفتن در معرض محیط بیرون را بهبود می بخشد. برای کاربردها در محیط های ساحلی یا بسیار خورنده، جایگزین های فولاد ضد زنگ را می توان با توجه به نیاز پروژه انتخاب کرد.

ویژگی های محصول

طراحی اتصال قابل تنظیم

طراحی یکپارچه شکاف اجازه می دهد تا موقعیت انعطاف پذیری بین پایه L و ریل خورشیدی برقرار شود و به حفظ تراز در ساختارهای مختلف نصب کمک کند.

ساخت و ساز آلومینیوم سبک

ساختار آلیاژ آلومینیوم وزن جزء را کاهش می دهد و در عین حال استحکام مکانیکی مورد نیاز برای برنامه های نصب فتوولتائیک را حفظ می کند. این باعث می شود آن را برای پروژه های خورشیدی در مقیاس بزرگ که در آن وزن جزء و کارایی نصب ملاحظات مهم هستند، مناسب باشد.

سازگاری با ریل

پایه L پایه خورشیدی با پروفیل های ریل PV که معمولاً مورد استفاده قرار می گیرند سازگار هستند، از جمله:

· ریل آلومینیومی 41×41 میلی متر

· ریل آلومینیومی 41×62 میلی متر

· سیستم های ریلی سفارشی

ویژگی های عملکرد

پشتیبانی از بار ساختاری

عملکرد بار پایه L پایه خورشیدی به درجه مواد، ضخامت، ابعاد، روش تثبیت و طراحی سیستم بستگی دارد.

سیستم‌های نصب PV معمولی با استفاده از فوت L برای کاربردهایی با سرعت باد تا 60 متر بر ثانیه و بار برف حدود 1.4-1.5 کیلونیوتن بر متر مربع طراحی شده‌اند. عملکرد واقعی به محاسبات ساختاری خاص پروژه و شرایط محیطی بستگی دارد.

مقاومت در برابر خوردگی

ترکیبی از آلومینیوم آنودایز شده و اتصال دهنده های فولادی ضد زنگ مقاومت در برابر خوردگی را برای کاربردهای فتوولتائیک در فضای باز طولانی مدت ایجاد می کند. انتخاب مناسب مواد به کاهش خطرات خوردگی ناشی از قرار گرفتن در معرض محیطی و مسائل مربوط به سازگاری فلز کمک می کند.

فرآیند تولید

پایه L پایه خورشیدی از طریق فرآیندهایی از جمله مهر زنی، پردازش اکستروژن و ماشینکاری CNC ساخته می شود.

برای تولید استاندارد با حجم بالا، مهر زنی ابعاد ثابت و تولید کارآمد را فراهم می کند. ماشینکاری CNC برای طرح های سفارشی، ابعاد خاص و نیازهای کم حجم استفاده می شود.

کیفیت ساخت بر موارد زیر تمرکز دارد:

· دقت ابعادی

· دقت شکاف و سوراخ

· سازگاری عملیات سطحی

· یکپارچگی ساختاری

فرآیند آندایزینگ با افزایش سختی، مقاومت در برابر خوردگی و مقاومت در برابر آب و هوا، عملکرد سطح اجزای آلومینیومی را بهبود می بخشد.

برنامه های کاربردی

سیستم های خورشیدی سقف فلزی

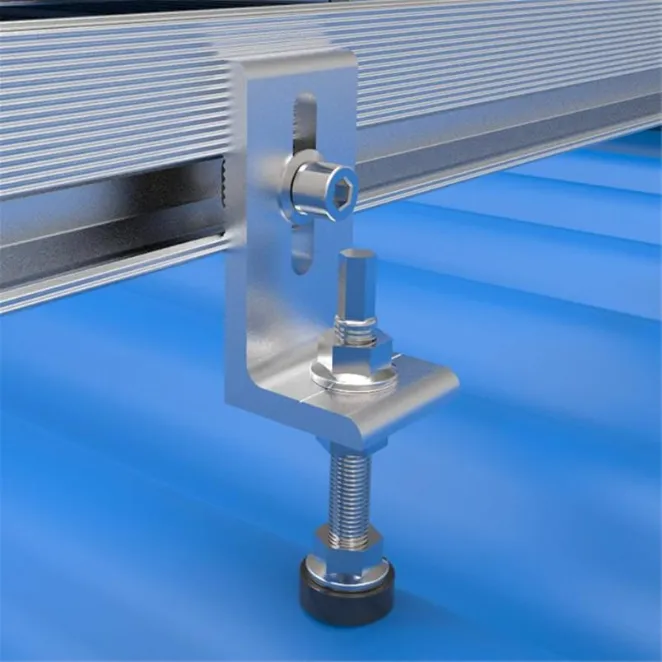

پایه L پایه خورشیدی به طور گسترده در سقف های فلزی ذوزنقه ای و موجدار استفاده می شود. ساختار فشرده آنها به ریل های PV اجازه می دهد تا مستقیماً با استفاده از بست های مناسب به سازه های پشتیبان سقف متصل شوند.

سیستم های سقف درز ایستاده

برای سقف های درز ایستاده، پایه های L را می توان با گیره های سقف ترکیب کرد تا اتصال ریلی را بدون نفوذ مستقیم به سطح سقف ایجاد کند.

سیستم های سقف بتنی

روی سقف های بتنی، پایه های L را می توان با پایه های نصب یا لنگرهای مناسب برای اتصال ریل های PV و پشتیبانی از ماژول های خورشیدی نصب کرد.

سازه های خورشیدی زمینی

نصب خورشیدی L-Foot همچنین می‌تواند در سیستم‌های خورشیدی نصب‌شده روی زمین که در آن اتصالات ریلی قابل تنظیم و اجزای نصب فشرده مورد نیاز است، استفاده شود.

نحوه انتخاب پایه L-Feet خورشیدی

انتخاب مواد

برای کاربردهای استاندارد فتوولتائیک، آلیاژ آلومینیوم 6005-T5 با عملیات آنودایز شده معمولاً به دلیل نسبت استحکام به وزن و مقاومت در برابر خوردگی انتخاب می‌شود.

برای مناطق ساحلی، محیط‌های صنعتی یا مکان‌هایی با قرار گرفتن در معرض خوردگی بالاتر، فولاد ضد زنگ یا سایر مواد مقاوم در برابر خوردگی ممکن است انتخاب شوند.

انتخاب ضخامت

ضخامت نهایی باید با توجه به نیازهای بار سیستم، شرایط سقف و طراحی نصب انتخاب شود.

انتخاب ابعاد

ابعاد پایه L باید با سیستم ریل خورشیدی و ساختار نصب مطابقت داشته باشد. پارامترهای مهم شامل اندازه پایه، ارتفاع عمودی، موقعیت شکاف و طراحی سوراخ نصب است.

ابعاد سفارشی را می توان با توجه به ساختارهای مختلف نصب خورشیدی توسعه داد.

راهنمای انتخاب سریع

سوالات متداول

Q1. پایه L با نصب خورشیدی چیست؟

پایه L برای نصب خورشیدی یک براکت آلومینیومی L شکل است که برای اتصال ریل های PV با سازه های سقف یا پایه های نصب استفاده می شود. این به عنوان یک جزء کلیدی اتصال در سیستم های نصب خورشیدی عمل می کند.

Q2. چه ماده ای برای پایه های PV L استفاده می شود؟

بیشتر پایه‌های PV L از آلیاژ آلومینیوم 6005-T5 به دلیل استحکام مکانیکی، ویژگی‌های سبک وزن و مقاومت در برابر خوردگی آن ساخته شده‌اند.

Q3. پاهای L در کجا استفاده می شود؟

پایه L-foot خورشیدی معمولاً در سیستم‌های سقف فلزی، تأسیسات خورشیدی سقف بتنی، سازه‌های PV روی زمین و پروژه‌های فتوولتائیک تجاری استفاده می‌شود.

Q4. آیا می توان پایه L خورشیدی را سفارشی کرد؟

بله ابعاد، ضخامت، طراحی شکاف، عملیات سطح، و روش های اتصال را می توان با توجه به سازه های مختلف نصب خورشیدی سفارشی کرد.

Q5. طول عمر مورد انتظار پاهای آلومینیومی L چقدر است؟

هنگامی که به درستی با مواد مناسب، عملیات سطح، و اجزای نصب سازگار انتخاب شود، پایه های آلومینیوم آنودایز L می توانند نیازهای عملیاتی طولانی مدت سیستم های فتوولتائیک را برآورده کنند.

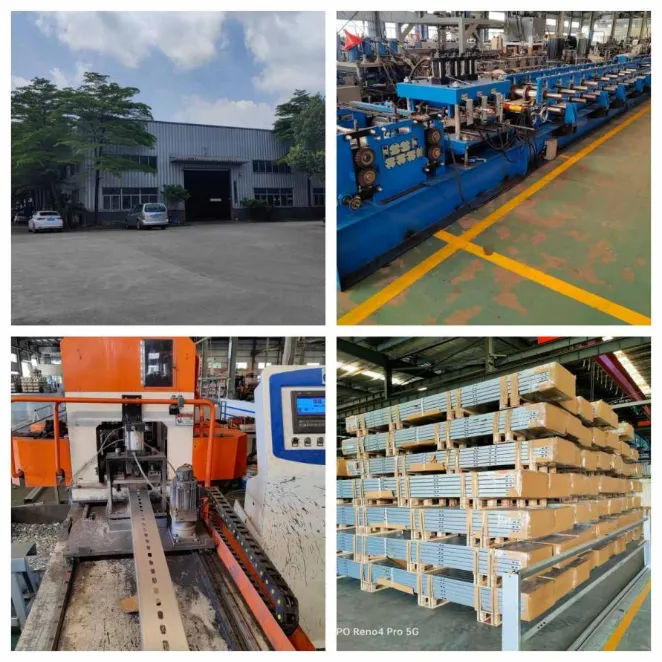

کارخانه و کنترل کیفیت

Xiamen Honor Energy لوازم جانبی نصب خورشیدی را از طریق فرآیندهای تولید کنترل‌شده، از جمله بازرسی مواد خام، شکل‌دهی یا ماشین‌کاری، عملیات سطح، و تأیید کیفیت نهایی تولید می‌کند.

کنترل کیفیت بر سازگاری مواد، دقت ابعادی، کیفیت عملیات سطحی و عملکرد محصول تمرکز دارد.

گزینه های بسته بندی شامل صادرات پالت های چوبی و پالت های فولادی برای محافظت از قطعات در طول حمل و نقل است.

گواهینامه ها

Xiamen Honor Energy از استانداردهای مدیریت کیفیت برای تولید قطعات نصب شده خورشیدی پیروی می کند، از جمله:

· سیستم مدیریت کیفیت ISO 9001

· الزامات انطباق مربوط به CE

· مراجع استاندارد JIS
