صفحه اتصال خورشیدی

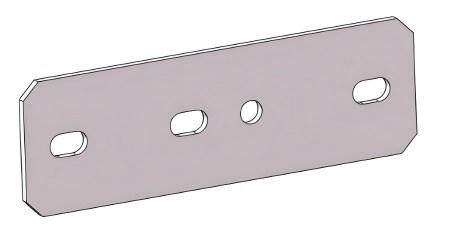

بخشی به نام صفحه اتصال خورشیدی اساساً یک قطعه فلزی مستحکم و مسطح است که به شکل یک مستطیل ضخیم است. سخت از فولاد با استحکام بالا ساخته شده است که برای جلوگیری از زنگ زدگی پوشش داده شده است. تعداد زیادی سوراخ پیچ در یک الگوی بسیار خاص و برنامه ریزی شده در آن حفر شده است. وظیفه اصلی آن این است که یک پیوند فوق العاده محکم باشد. این مانند یک اتصال دهنده سنگین عمل می کند که به هم متصل می شود و دو بخش اصلی ساختار پشتیبانی را قفل می کند: تیرهای افقی که صفحات خورشیدی را بالا نگه می دارند و ستون های عمودی که در زمین لنگر انداخته اند. با اتصال محکم این قطعات، اطمینان حاصل می شود که تمام وزن و نیروی ناشی از پانل ها و باد به طور ایمن از کل سازه به پایین و به داخل زمین منتقل می شود.

روش اتصال

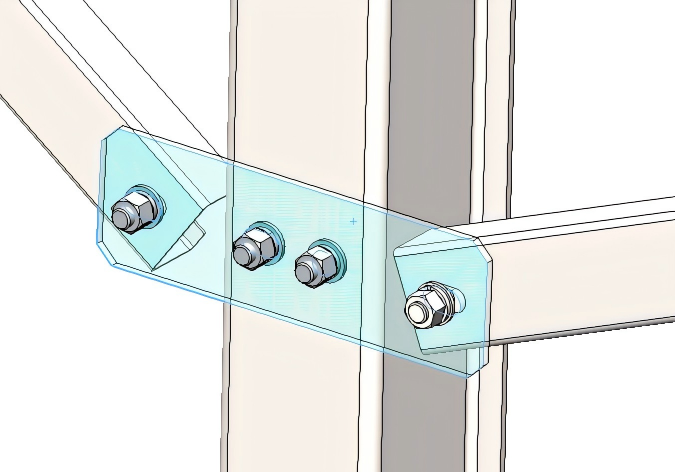

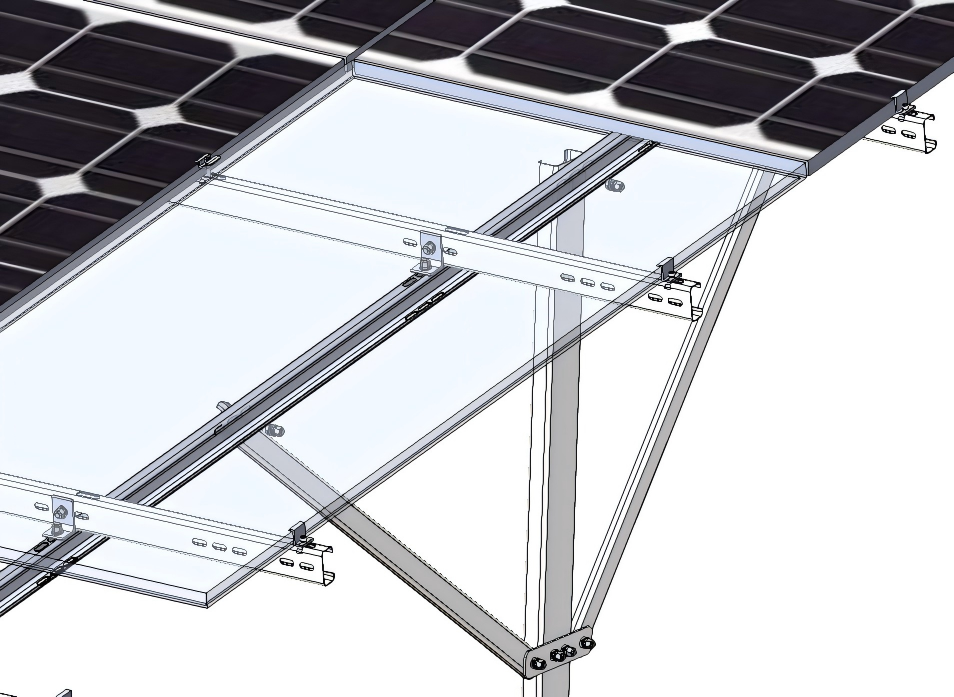

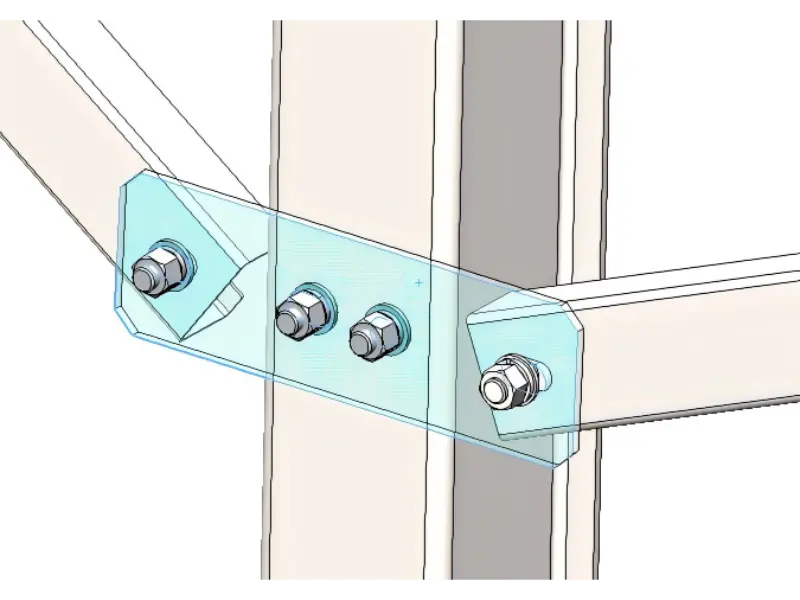

صفحه خورشیدی اتصال معمولاً در سیستم های تک ستونی تک ستونی یا سیستم های پشتیبانی زمینی که به مهاربندی مورب اضافی نیاز دارند، یافت می شود. این به این دلیل است که به طور موثر تمام نیروها را به ستون اصلی منتقل می کند و در نتیجه طول تیر طولی اصلی را تقویت کرده و آن را در جای خود محکم می کند. باید حداقل چهار سوراخ داشته باشد: سوراخ بیرونی برای اتصال مهاربندی مورب و دو سوراخ مرکزی برای اتصال ستون اصلی.

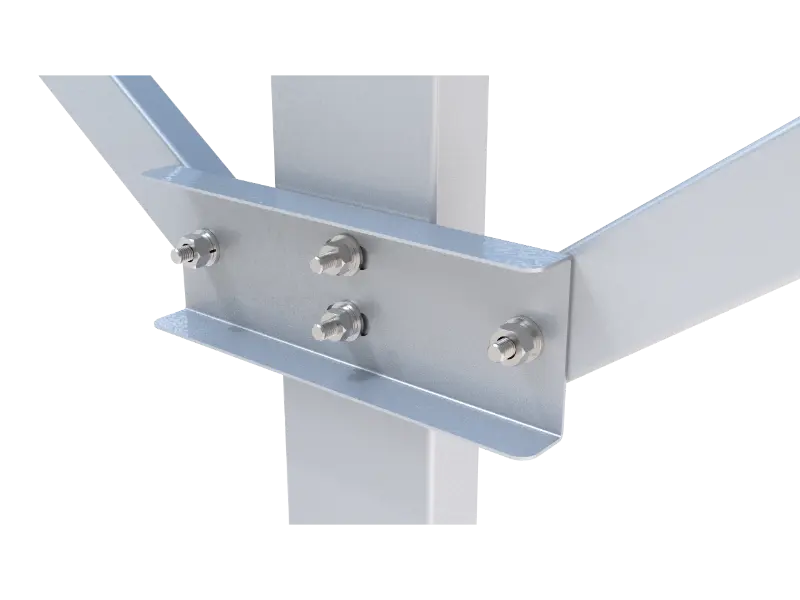

سوراخ های صفحه اتصال پایه خورشیدی در دو طرف معمولاً به صورت جفت قرار می گیرند، زیرا معمولاً فقط دو کابل شیب دار باید به ستون متصل شوند. سوراخ های مرکزی به طور کلی یا به صورت افقی به صورت جفت یا به صورت عمودی به صورت جفت چیده می شوند. اگرچه جهت گیری متفاوت است، توزیع تنش اساساً یکسان است. امروزه، سوراخ‌ها معمولاً در یک آرایش عمودی طراحی می‌شوند تا از تمرکز تنش در امتداد همان خط افقی جلوگیری کنند و در نتیجه پایداری را افزایش دهند.

ویژگی های طراحی

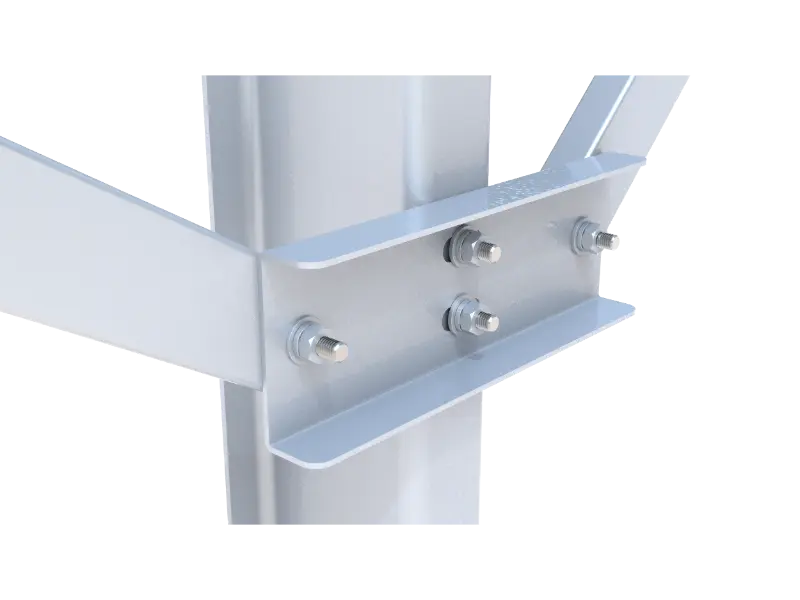

صفحه اتصال خورشیدی Mount نیز طراحی هوشمندانه ای دارد: لبه های بالا و پایین آن خم یا تا شده است. سازندگان اغلب از این شکل در مکان هایی استفاده می کنند که باد شدید یا برف زیاد می آید. لبه های تا شده روی صفحه اتصال درست مانند گوشه های تقویت شده روی جعبه حمل و نقل محکم کار می کنند. این فقط برای ظاهر نیست. در واقع فلز را به شکل بسیار سفت تری قفل می کند که در برابر خم شدن مقاومت می کند.
