گیره ریل خورشیدی فولادی

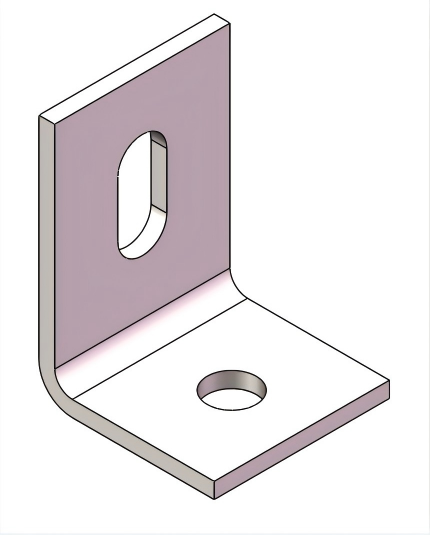

مشتریان جدید می توانند برای سفارشی سازی محصولات خود به کارخانه بیایند. گیره ریل خورشیدی فولادی در سیستم های نصب خورشیدی یک جزء اتصال دهنده به ظاهر ساده و در عین حال بسیار مهم است. شکل معمولی آن یک L شکل مستحکم با نورد دقیق یا سرد از فولاد با کیفیت بالا است. طراحی سطح مقطع تعادلی بین ظرفیت باربری مکانیکی و کارایی مواد ایجاد می کند. این ساختار منحصر به فرد با زاویه راست، استحکام خمشی دو جهته را فراهم می کند. یک انتها به طور ایمن از طریق سوراخ های از پیش حفاری شده روی تیر اصلی قفل می شود، در حالی که سر دیگر به طور پایدار از ریل طولی که ماژول های فتوولتائیک را حمل می کند پشتیبانی می کند.

نصب و استفاده

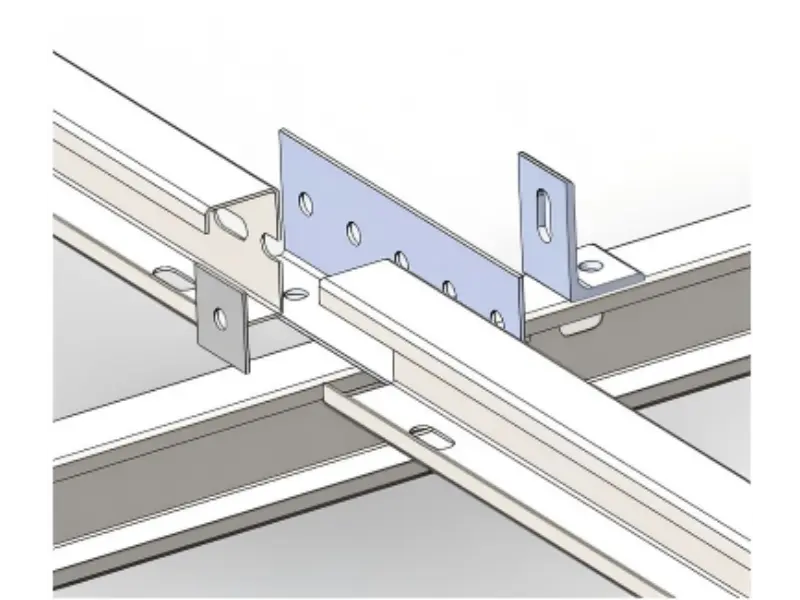

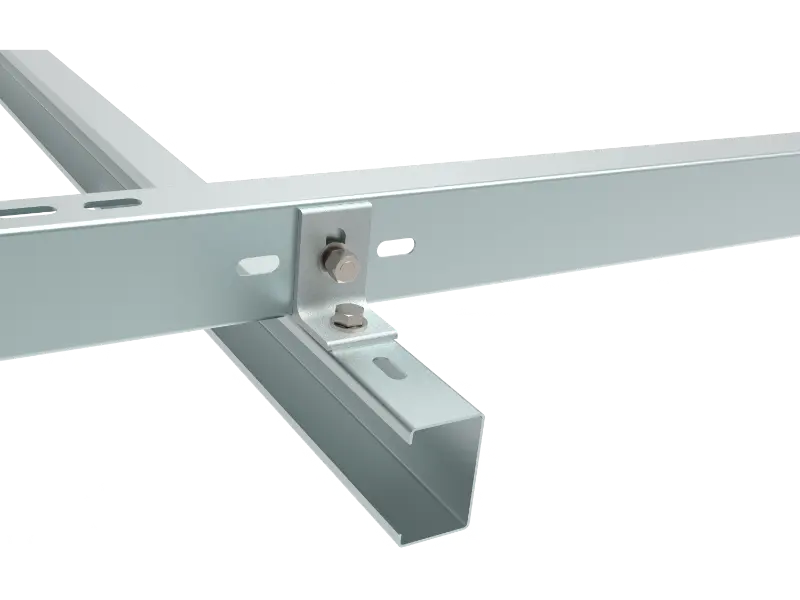

موقعیت نصب گیره ریل فولادی خورشیدی معمولاً بین تیر طولی براکت از پیش نصب شده و ریل است، به این معنی که برای محکم کردن ریل به تیر طولی عمل می کند. بنابراین، هر براکت از پیش نصب شده باید حداقل دو مورد از این اجزا را داشته باشد، که تعداد دقیق آن بستگی به تعداد ریل های روی براکت از پیش نصب شده جداگانه دارد. هنگامی که پانل به صورت عمودی نصب می شود، معمولاً از چهار عدد استفاده می شود. هنگامی که به صورت افقی نصب می شود، معمولاً از چهار یا پنج استفاده می شود.

فرآیند نصب گیره قفسه بندی فولادی خورشیدی ساده است. تمام اجزای مورد نیاز شامل خود براکت و دو پیچ M10*30 می باشد. تنها ابزار مورد نیاز یک پیچ گوشتی است. برای نصب، ابتدا براکت را روی تیر طولی قرار دهید و پیچ ها را قرار دهید، اما هنوز آنها را سفت نکنید. بعد، ریل را در کنار براکت قرار دهید و آن را با سوراخ ها تراز کنید. توجه: قبل از نصب ریل باید حداقل دو براکت در محل قرار داشته باشد. در نهایت، پیچ ها را سفت کنید تا نصب کامل شود.

توجه:

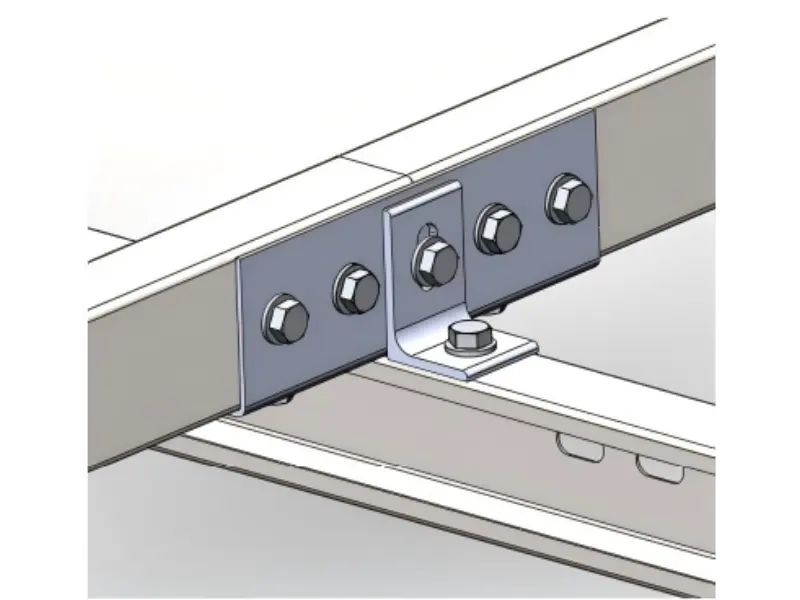

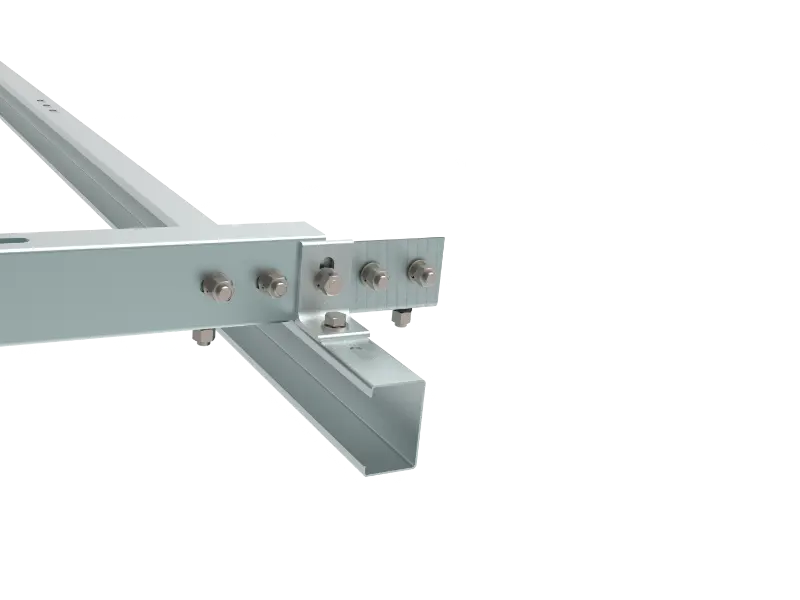

اگرچه فرآیند نصب گیره قفسه ای خورشیدی فولادی ساده است، یک بخش نیاز به توجه ویژه دارد: نصب اولین و آخرین آرایه. هنگام نصب این دو آرایه، معمولاً در نقاط اتصال ریلی نصب می شوند. این بدان معنی است که آنها باید همراه با اتصال دهنده های ریلی نصب شوند، که نیاز به افزودن یک شیم اضافی برای محکم کردن آنها و استفاده از پیچ های بلندتر دارد.
