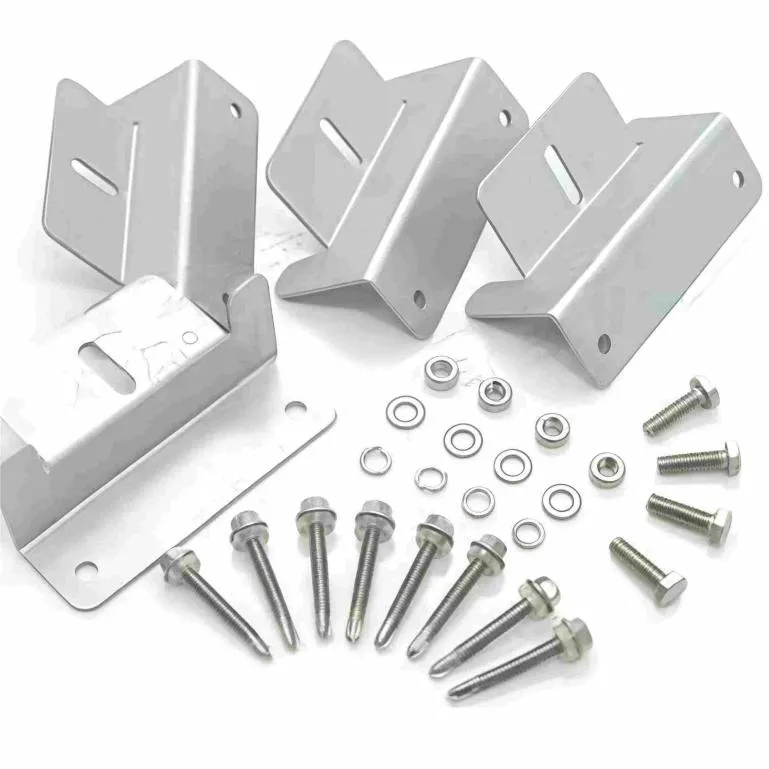

براکت Z برای نصب پنل خورشیدی

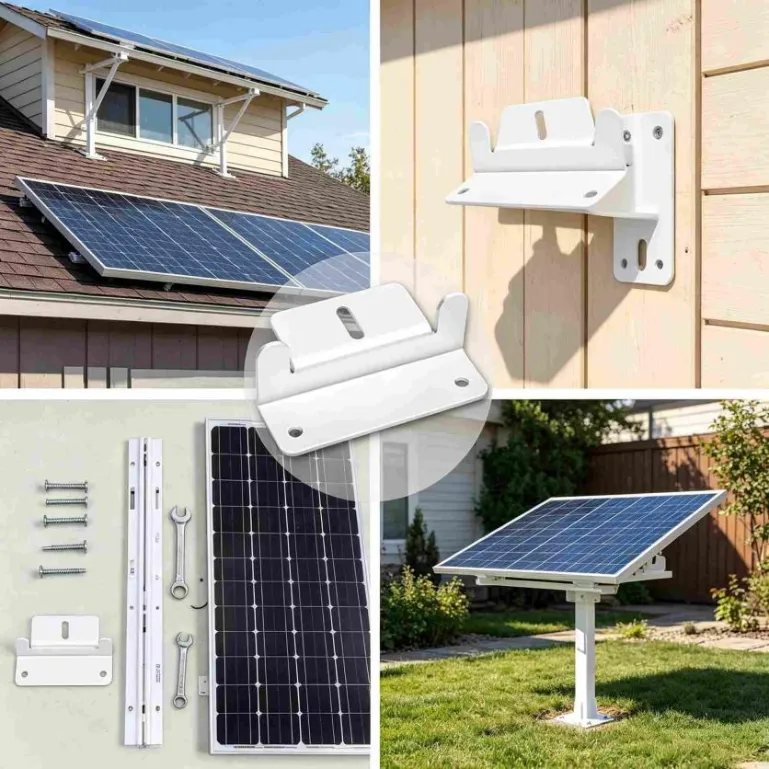

براکت پنل خورشیدی آلومینیومی Z-Bracket Xiamen Honor Energy برای خرید عمده برای نصب خورشیدی بدون ریل بر روی RV ها، کانتینرهای حمل و نقل و سازه های متحرک با سقف مسطح طراحی شده است. براکت سبک آلومینیومی Z شکل، امکان نصب مستقیم روی سقف را فراهم می کند و در عین حال فضایی را برای مسیریابی کابل و تهویه پانل ایجاد می کند. ضخامت سفارشی، فاصله سوراخ ها و ابعاد برای پروژه های مختلف خورشیدی در دسترس است.

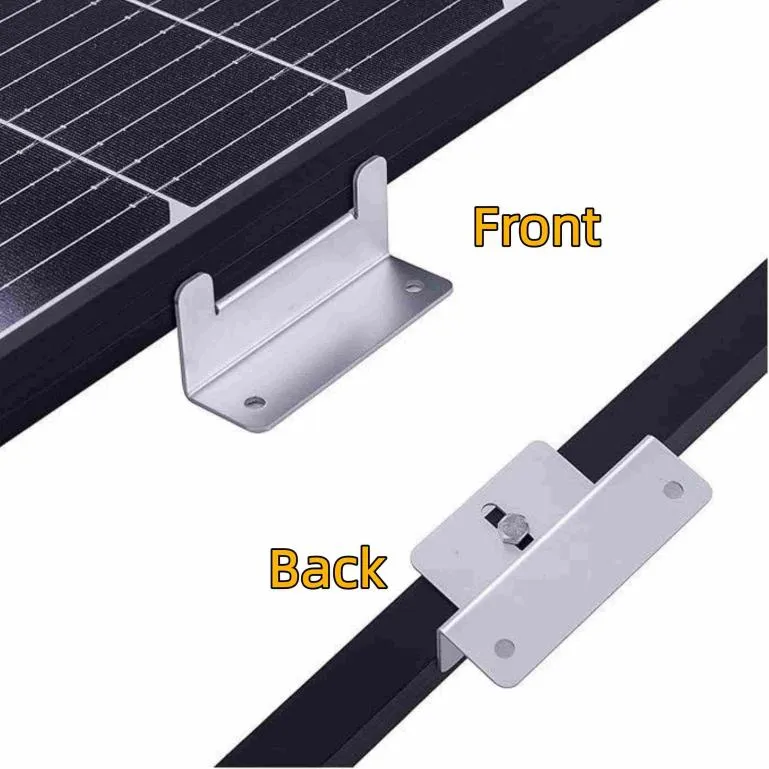

این براکت پنل خورشیدی آلومینیومی با براکت Z از شرکت Xiamen Honor Energy از سفارشی‌سازی و عمده‌فروشی پشتیبانی می‌کند. برخلاف نصب مبتنی بر ریل مشترک، این براکت PV مستقیماً روی سقف RV یا کانتینر حمل و نقل ثابت می‌شود. ساختار Z شکل یک شکاف بین پانل و سطح سقف برای مسیریابی کابل و اتلاف گرما ایجاد می کند. در حین نصب، پیچ‌ها یا پیچ‌ها از سوراخ‌های پایینی عبور می‌کنند و مستقیماً روی سقف خودرو یا کانتینر قفل می‌شوند - نیازی به ریل‌های نصب نیست. برای RVها و کانتینرهای با سقف مسطح و ظرفیت بار محدود، این روش تعداد قطعات و وزن کلی را کاهش می دهد. مناسب برای نصاب های خورشیدی و کارگاه های تبدیل که به دنبال خرید محلول نصب بدون ریل هستند.
برنامه
l سقف‌های RV: مستقیماً روی سقف تخت ثابت می‌شوند تا سیستم‌های داخلی را تأمین کنند.
l درپوش کانتینر حمل و نقل: برای خانه‌های کانتینری یا واحدهای ذخیره انرژی سیار.
l وسایل نقلیه ویژه: کمپرون، وسایل نقلیه مهندسی و غیره.
l ساختمان‌های موقت: خانه‌های پیش ساخته، غرفه‌های نگهبانی، و سایر تأسیسات خورشیدی با سقف تخت.
پارامترهای فنی
|
مورد |
مشخصات |
|
مواد |
آلیاژ آلومینیوم |
|
درمان سطحی |
آنودایز / پوشش پودری (اختیاری) |
|
شکل |
قسمت خم شده Z شکل |
|
ضخامت مشترک |
2.0mm، 2.5mm، 3.0mm (قابل تنظیم) |
|
سازگاری پنل |
قاب های استاندارد پنل خورشیدی (30 میلی متر، 35 میلی متر و غیره) |
|
روش نصب |
پیچ‌ها یا پیچ‌ها مستقیماً روی سقف RV / کانتینر ثابت می‌شوند |
|
سطح نصب |
سقف فلزی تخت (بدون نیاز به ریل) |
|
سوراخ ها |
سوراخ های پایینی از قبل حفر شده، فاصله قابل تنظیم است |
|
پاکسازی پنل |
شکل Z فضای طبیعی برای کابل کشی و اتلاف گرما ایجاد می کند |
|
سفارشی سازی |
طول، فاصله سوراخ ها، ضخامت، زاویه در هر نقشه |
|
بسته بندی |
کارتن / پالت (بسته به مقدار سفارش) |
سوالات متداول
1. این براکت Z مستقیماً روی سقف RV پیچ می شود. چگونه با عایق رطوبتی برخورد می کنید؟
خود براکت ضد آب نیست. در حین نصب، قبل از وارد کردن پیچ ها، درزگیر (مانند بوتیل یا سیلیکون) را در اطراف سوراخ های پیچ قرار دهید. همچنین توصیه می شود یک واشر یا نوار ضد آب بین پایه براکت و سطح سقف اضافه کنید تا آب باران از سوراخ ها عبور نکند. اگر سقف RV فایبرگلاس یا فلزی است، قبل از استفاده از درزگیر برای چسبندگی بهتر، سطح را به خوبی تمیز کنید.
2. بدون ریل، آیا نصب مستقیم روی سقف کانتینر به اندازه کافی قوی است؟
ظرفیت بار بستگی به دو چیز دارد: ضخامت و جنس سقف کانتینر و روش بستن. برای ظروف فولادی استاندارد، پانل سقف معمولاً 1.6 میلی متر تا 2.0 میلی متر ضخامت دارد. استفاده از پیچ های خودکار با درزگیر، همراه با توزیع نیروی چند نقطه ای براکت Z، به طور کلی برای پانل های خورشیدی با اندازه استاندارد کافی است. برای سقف های آلومینیومی یا فایبرگلاس، ابتدا ضخامت پانل را بررسی کنید. در صورت نیاز، یک صفحه پشتی داخل آن اضافه کنید یا از مهره های پرچ برای جلوگیری از بیرون کشیدن پیچ ها استفاده کنید.
3. اگر سقف RV یا کانتینر کاملاً مسطح نباشد چه؟
ناهمواری جزئی معمولا خوب است. پایه براکت Z دارای سطح تماسی است که پس از سفت شدن می‌تواند در یک سطح قرار گیرد. با این حال، اگر سقف دارای انحنای قابل‌توجه یا لکه‌های ناهموار است، بهتر است زیر پایه براکت شیلنگ اضافه کنید یا یک براکت آلومینیومی ضخیم‌تر (مثلاً 3.0 میلی‌متر) انتخاب کنید تا فشار ناهموار روی پانل پس از نصب کاهش یابد. قبل از سوراخ کاری، براکت را روی سقف قرار دهید تا تناسب آن را بررسی کنید.
تگ های داغ: براکت پنل خورشیدی آلومینیومی براکت Z، براکت نصب PV، لوازم جانبی نصب پنل خورشیدی
